개폐식 피팅 Ceramat : 피팅

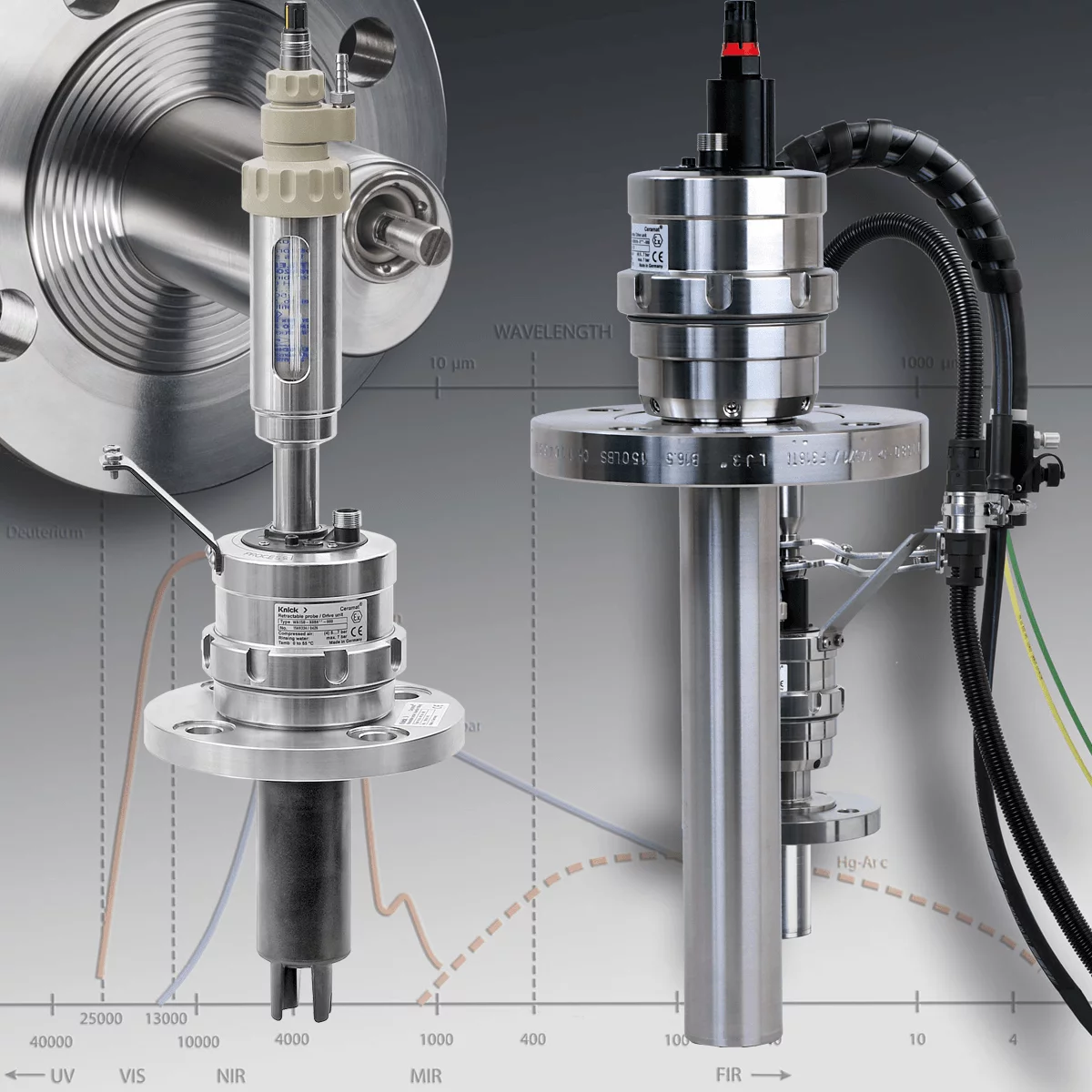

Ceramat는 독창적인 세라믹 챔버를 통해 공정으로부터 완벽하게 씰링이 되는 자동화 된 개폐식 피팅입니다. 특히 부식성이 강하고, 온도가 높고, 독성 물질이 사용되거나 압력이 높은 공정 매질이 사용되는 까다로운 공정에 사용하기 적합합니다.

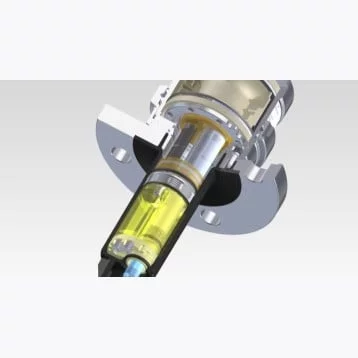

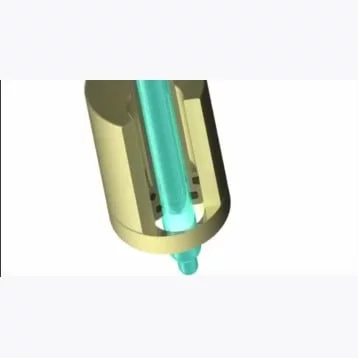

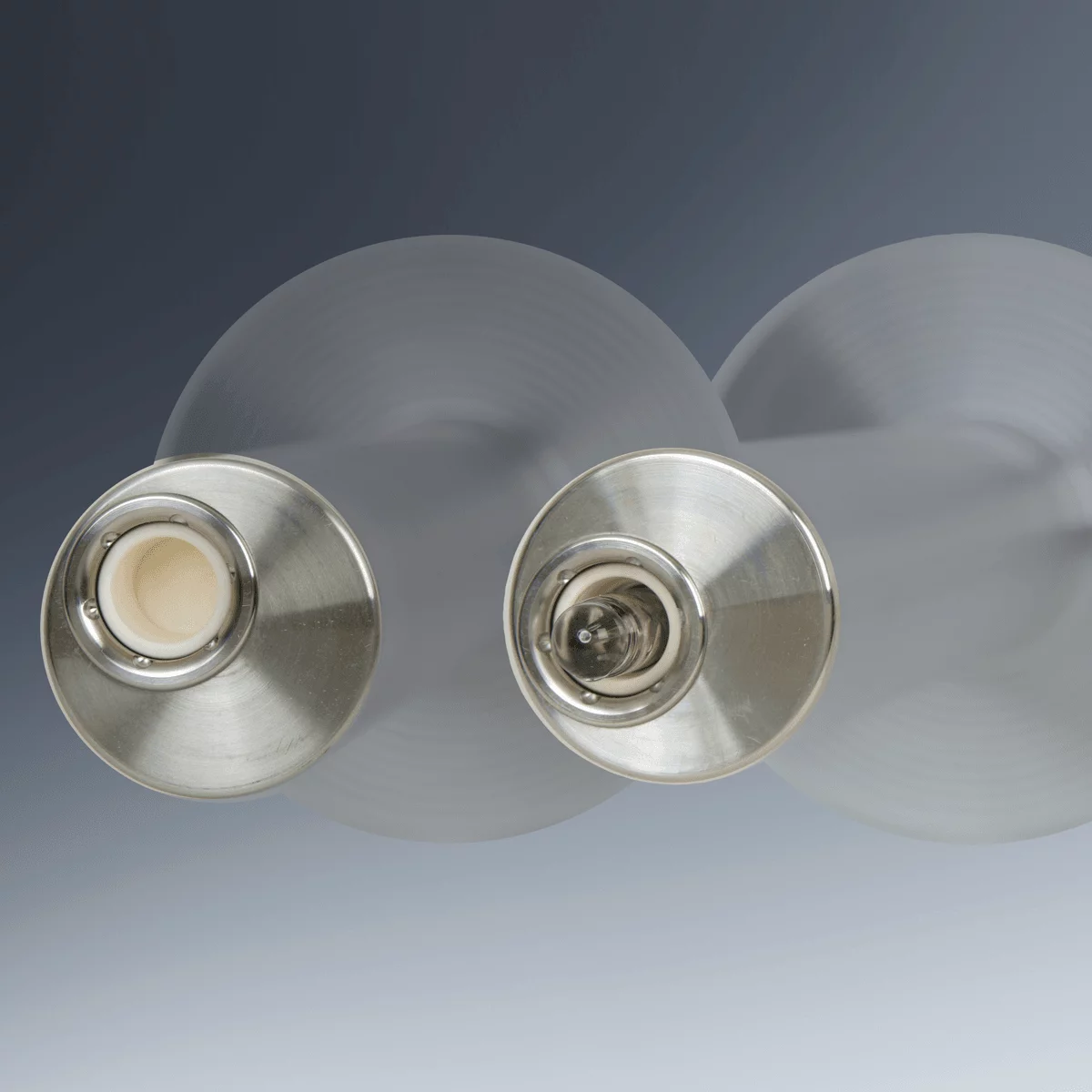

평면으로 서로 맞닿은 두 개의 세라믹 부품이 회전하여 교정 챔버를 공정으로부터 분리합니다. 세라믹 씰링은 스테인리스 강보다 단단하며 화학 물질, 열 및 기계적 영향에 대한 내성이 매우 강합니다. 공정 중단이 없는 조정, 세정 및 센서의 교체가 가능하기 때문에 최고의 가용성과 공정 안전성이 보장됩니다.

센서 잠금 장치인 Ceramat는 까다로운 공정에서도 O-링 씰링으로 인해 발생하는 문제들이 발생하지 않는다는 것을 여러번 입증시켜 주었습니다.

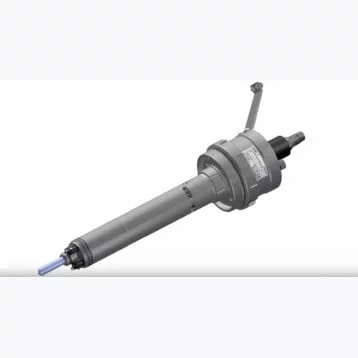

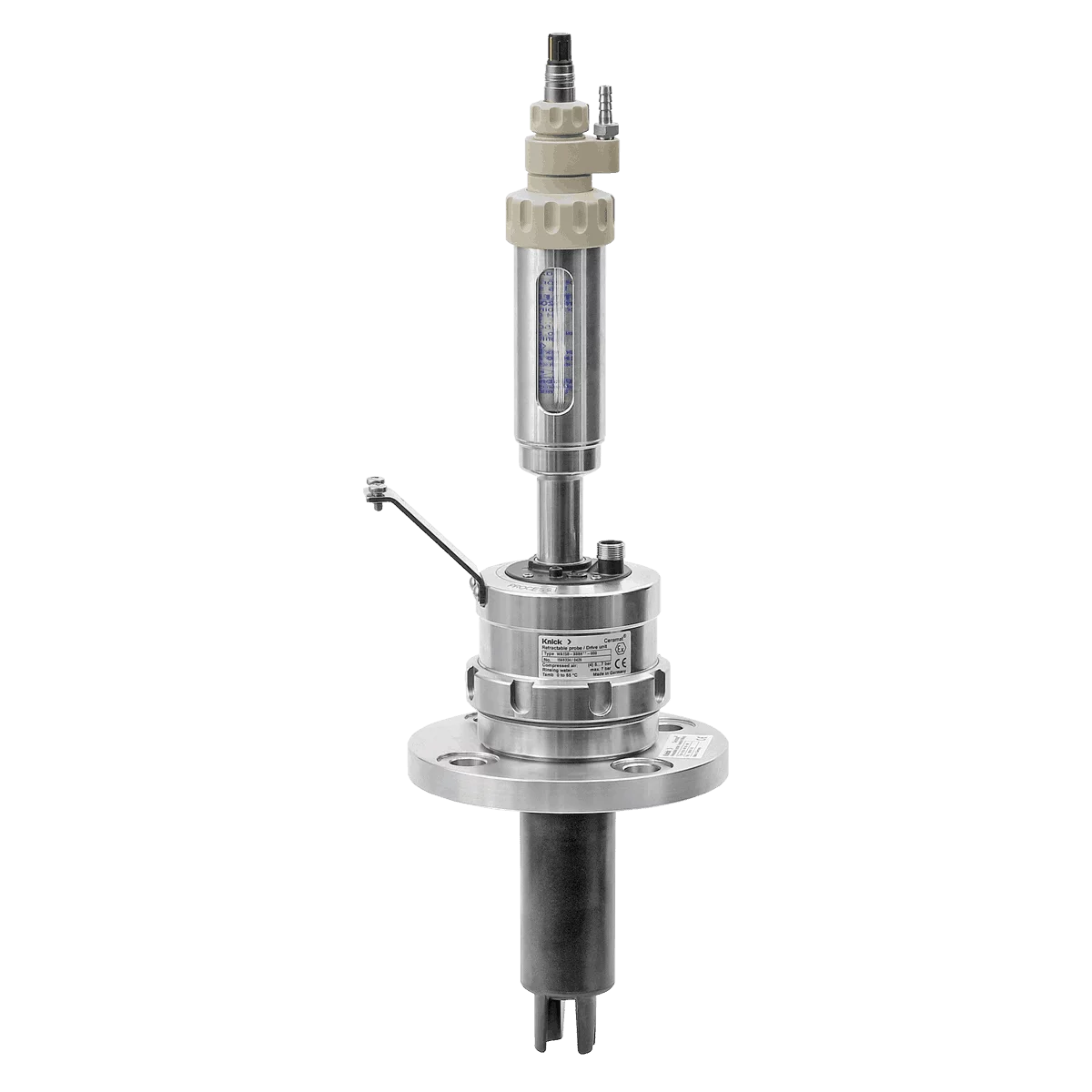

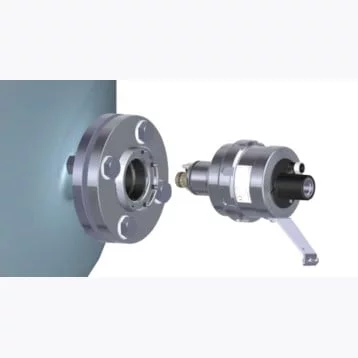

Ceramat WA 150 / WA 153

세라믹 챔버로 된 씰링이 있는 까다로운 공정을 위한 개폐식 피팅

어플리케이션에 맞는 공정 연결을 할 수 있는 작은 공압식 센서 잠금 장치.

특장점

실질적으로 마모가 되지 않음
멸균 가능
중앙 멀티 플러그를 통한 플래그 앤드 플레이 방식
공정 조건 하에서의 간편한 유지·보수
최적의 세정 효과를 위한 사이클론 세정
탁월한 센서 침적 깊이
통일된 센서 길이 (225 mm)
가장 까다로운 공정 조건 및 어플리케이션에서 사용 가능

적용 분야

WA 150/153은 특히 부식성이 매우 높은 공정(염소 생산, 포스겐 공정) 및 침전물, 연마성 물질, 껍질 형성하는 고체의 함량이 높은 공정에 사용하기에 적합합니다. 그 외의 사용하기 적합한 분야로는 연도 가스 탈황 공정, 가스 스크러버, 제당 공정, 착색제 및 염료 합성 공정, 특별한 껍질이 형성되는 산업 폐수 등이 있습니다.

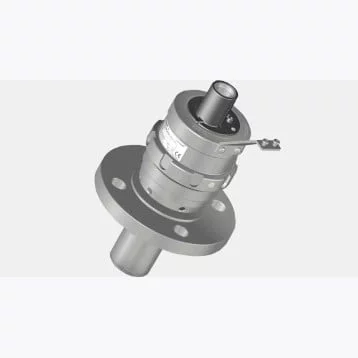

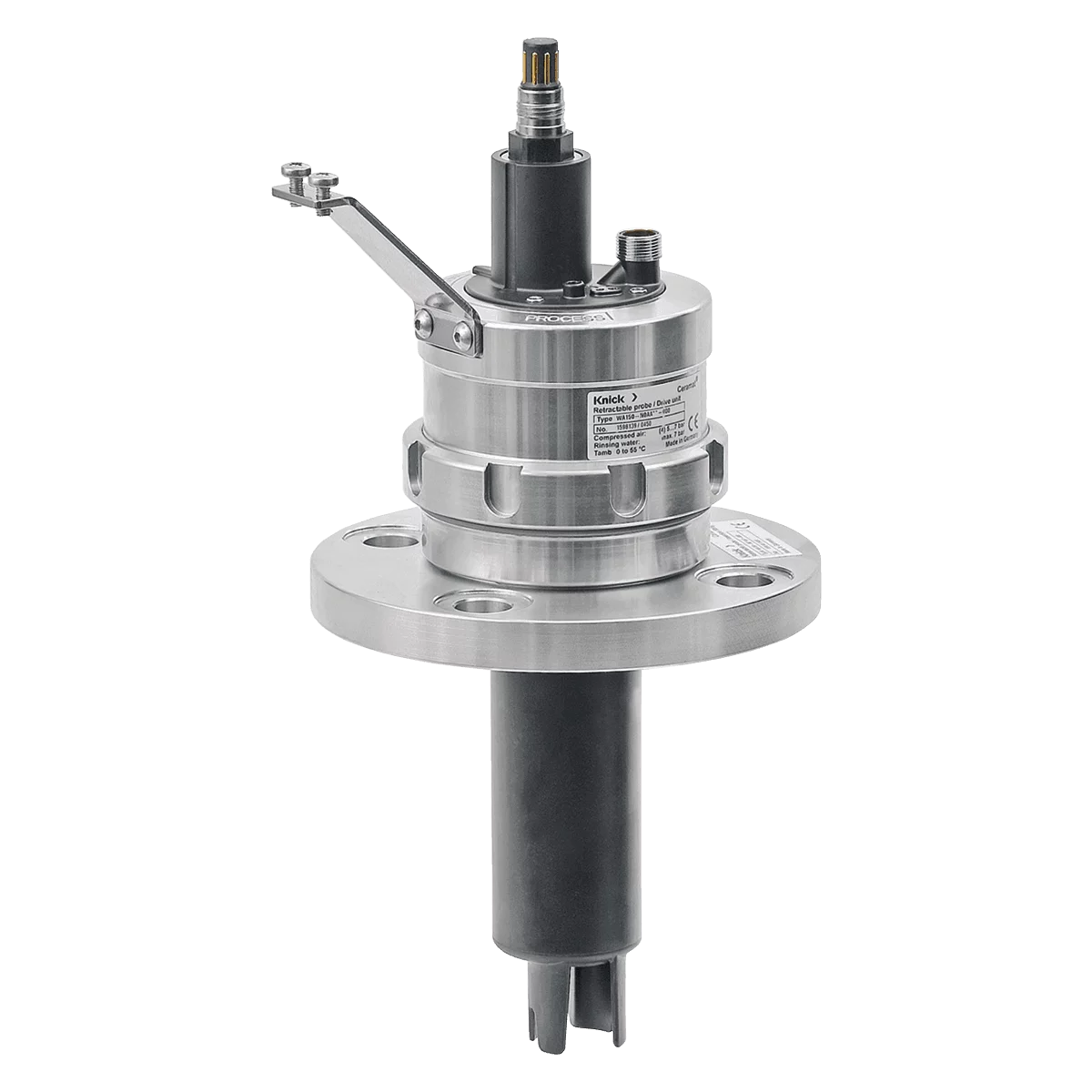

Ceramat WA 154
개폐식 피팅

최대 300 mm의 침적 깊이까지 입증된 Ceramat 기능. 스테인리스 강, Hastelloy 또는 티탄 재질의 외함을 비롯해 세라믹 챔버로 된 센서 잠금 장치.

특장점

공정 진행 중에 씰링의 교체가 가능
크기 DN 50 및 2″ ANSI 이상의 플랜지 사용 가능
광학식 센서를 위한 광케이블의 비틀림 방지 장치
140 °C에서 최대 10 bar까지의 내구성 (사용 가능)
140 °C에서 최대 40 bar까지의 최대 안전 압력

직경 12 mm의 전기 화학 원리의 센서 또는 직경 12 mm 및 12.7 mm의 광학식 센서를 위한 세라믹 챔버를 통해 씰링이 되는 피팅, 티타늄 및 Hastelloy 재질 또한 선택 가능.

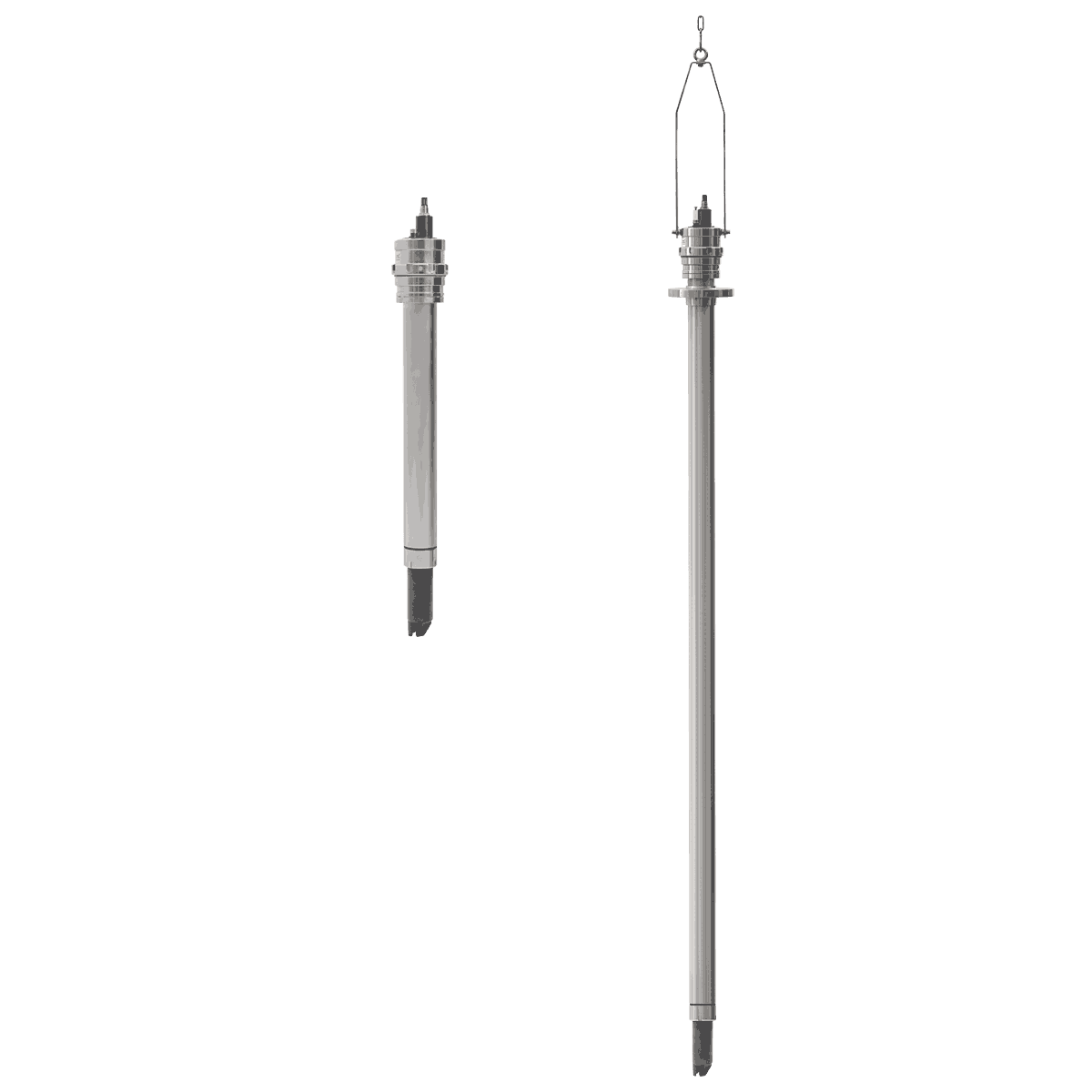

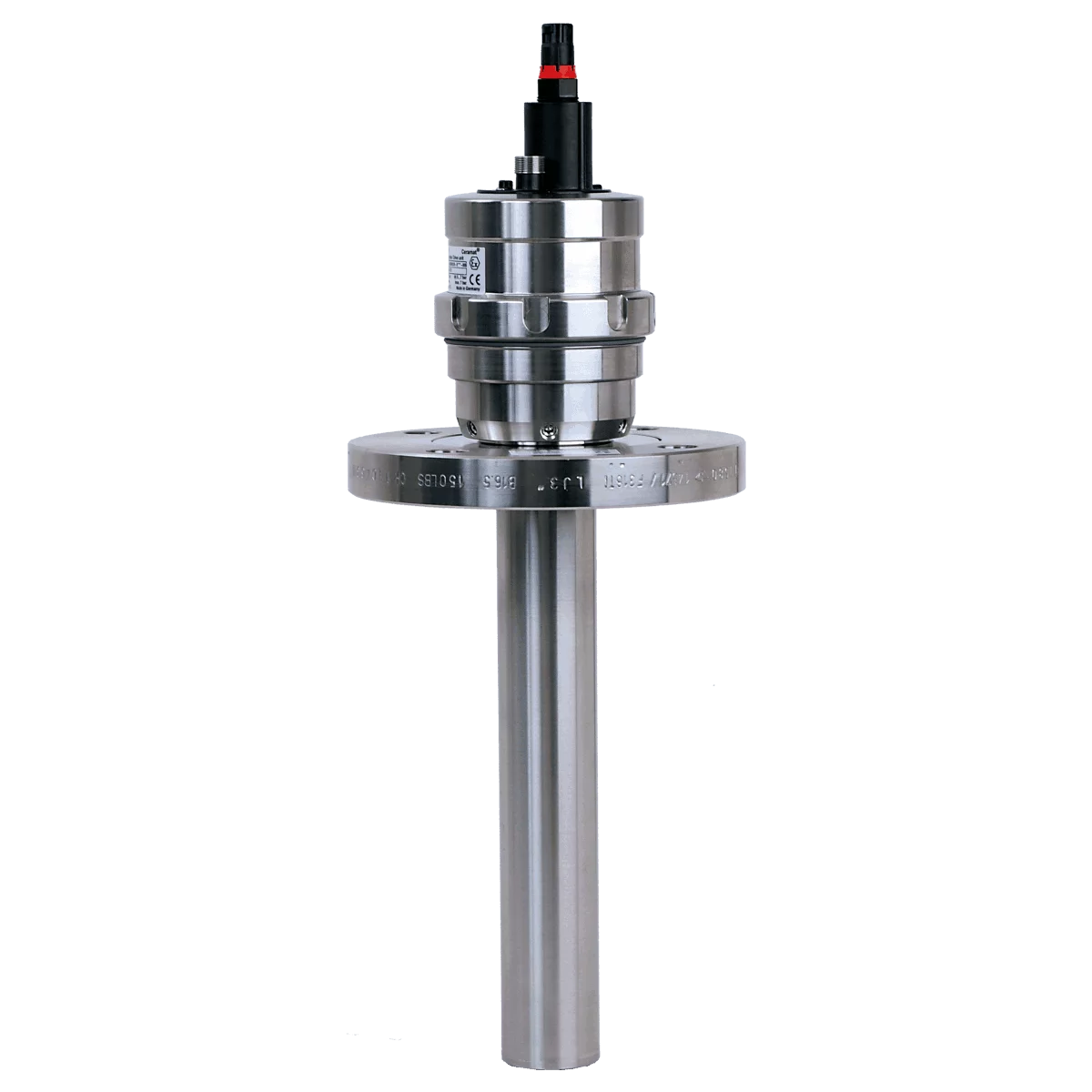

Ceramat WA 160

개폐식 피팅

최대 2000 mm의 큰 침적 깊이의 완전 자동화 된 센서 잠금 장치.

특장점

600-2000 mm의 범위 내에서 선택 가능한 침적 깊이
65 mm의 비교적 작은 침적관의 직경
2000 mm의 침적 깊이에서도 가능한 센서의 간편한
길이가 225 mm로 통일된 고체 타입 전해질(젤, 페이스트, 폴리머, …)의 센서 사용
공극 세정이 가능한 2개의 독립적인 격벽(배리어)

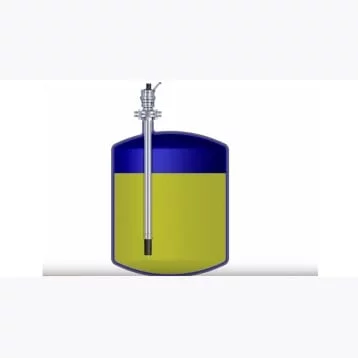

반응조, 용기 및 배관에서의 사용을 위한 긴 침적식 피팅. 직경 12 mm의 전기 화학 원리의 센서용.

적용 분야

부식성이 매우 높은 공정(염소 생산, 포스겐 공정), 침전물, 연마성 물질, 껍질 형성하는 고체의 함량이 높은 공정: 연도 가스 탈황 공정, 가스 스크러버, 제당 공정(제1차 및 제2차 탄산 가스 포화 공정), 착색제 및 염료 합성 공정, 특별한 껍질이 형성되는 산업 폐수, 섬유질(셀룰로오스, 화장품, 식품)이 포함된 매질, 유기물 및 거친 잔유물(정제소/정유소 세척수, 전분 생산 공정)
