침적식 피팅 : 피팅

피팅

침적식 피팅을 통해 센서를 탱크, 반응조 또는 용기 그리고 유량이 있는 배관과 연결할 수 있습니다. 또한 간단하고 안전한 센서의 교체를 비롯해 내장된 세정 장치를 통한 세정이 가능합니다.

저희 침적식 피팅은 구조가 특수하고 독특하며 재질 선택의 폭이 넓기 때문에 실질적으로 모든 공정에 사용 수 있습니다.

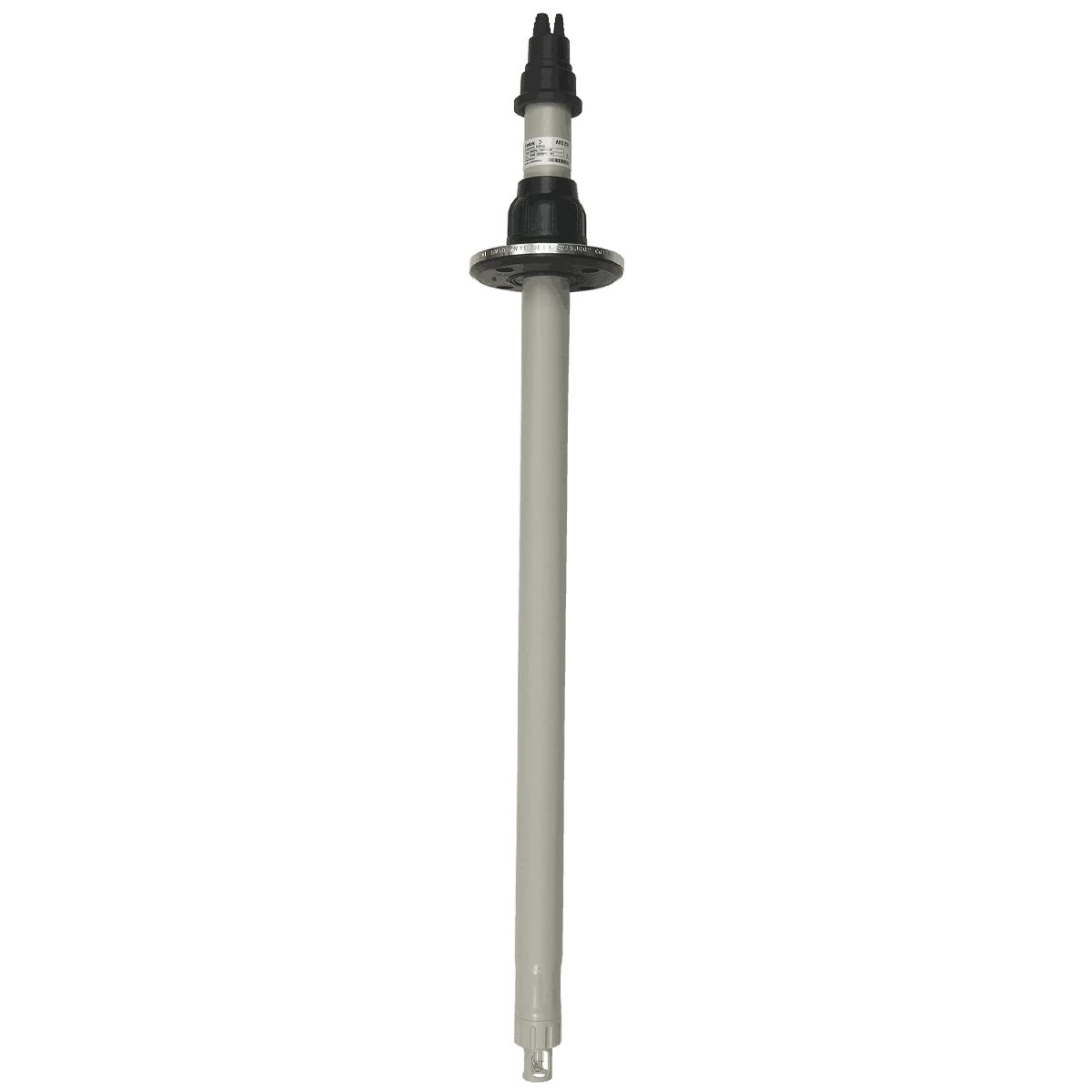

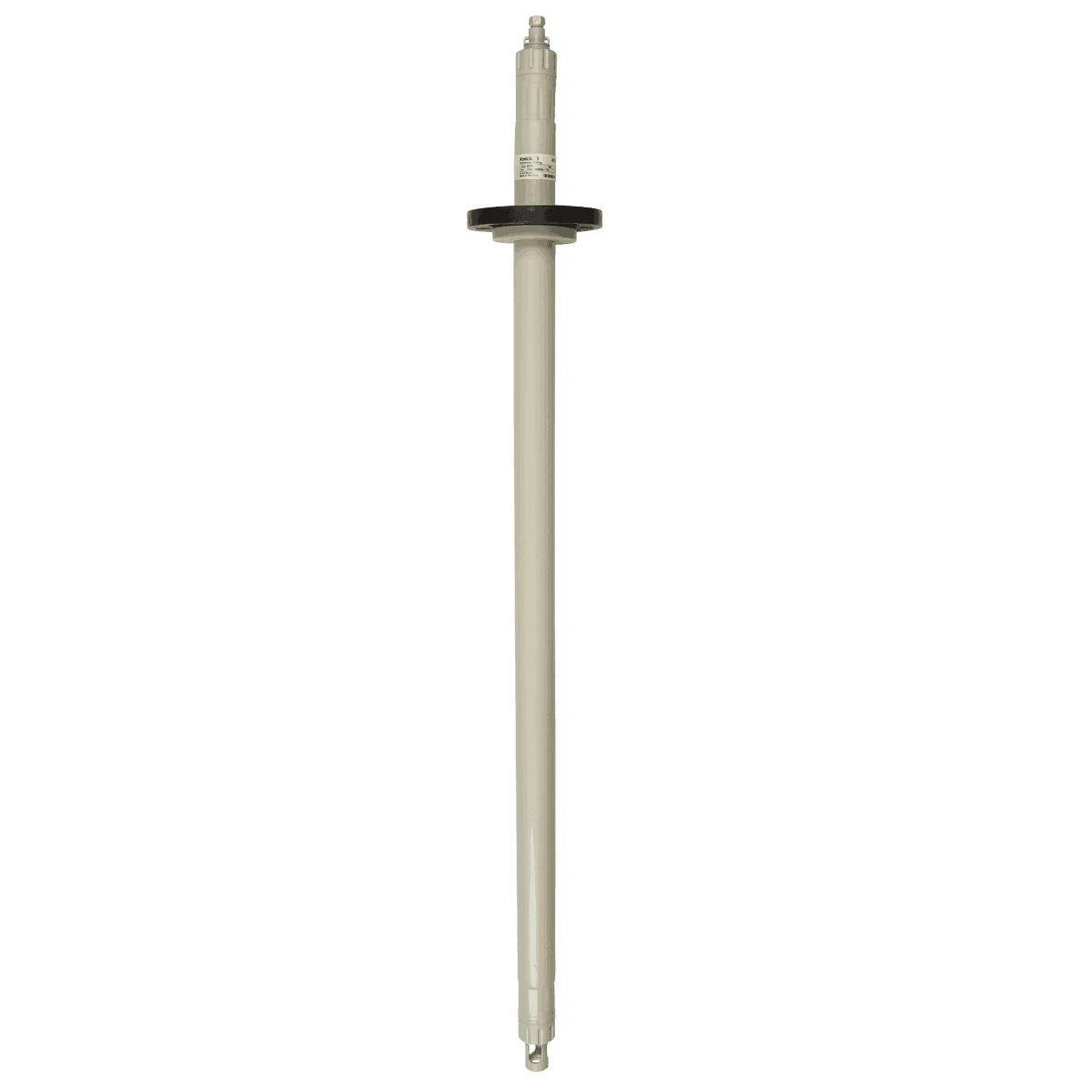

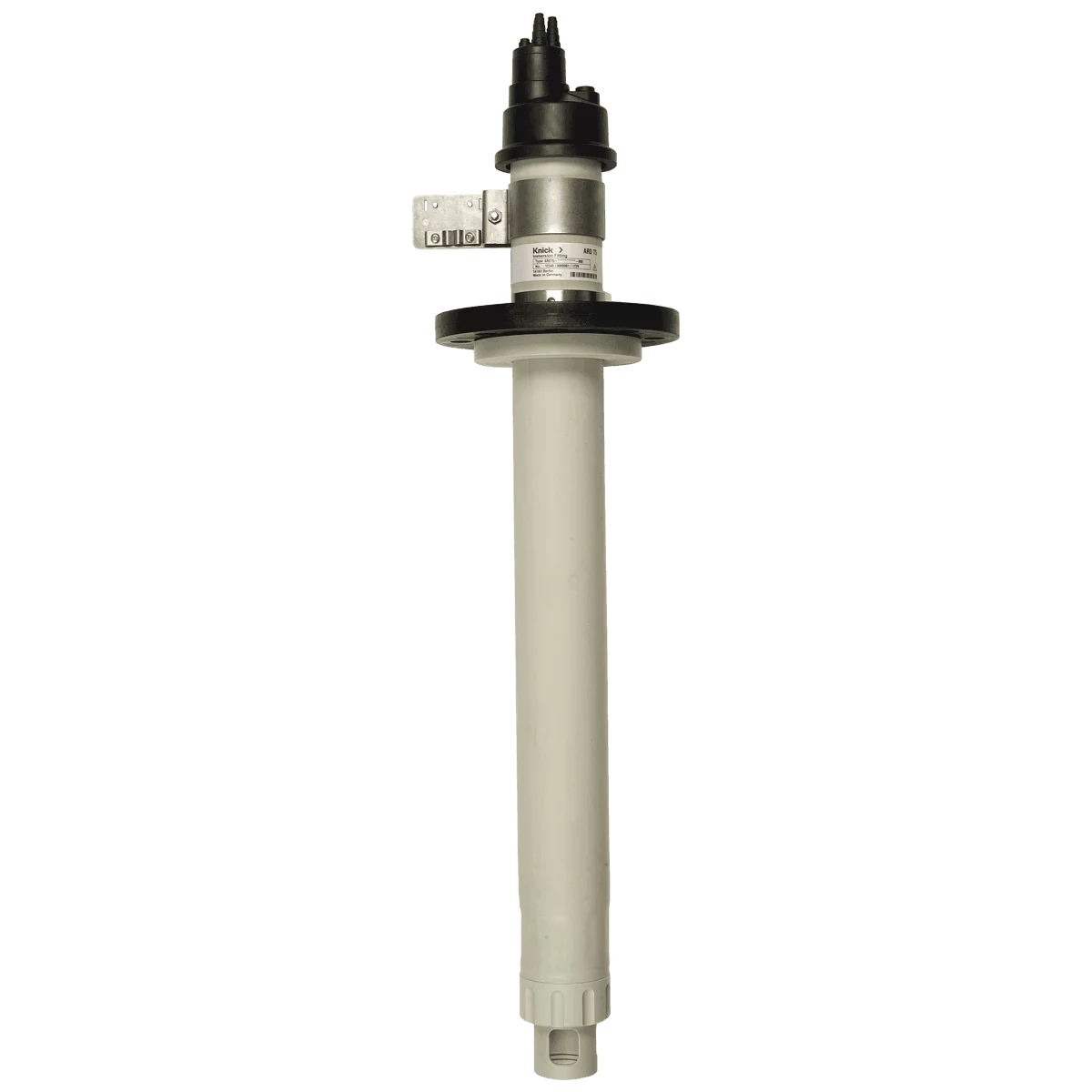

ARD 50

침적식 피팅

특별한 기능을 갖춘 모듈식 피팅

특장점

큰 가변성 – 실질적으로 모든 공정에 적용 가능
안전한 기능, 특수하고 독특한 구조 덕분의 간단한 유지·보수

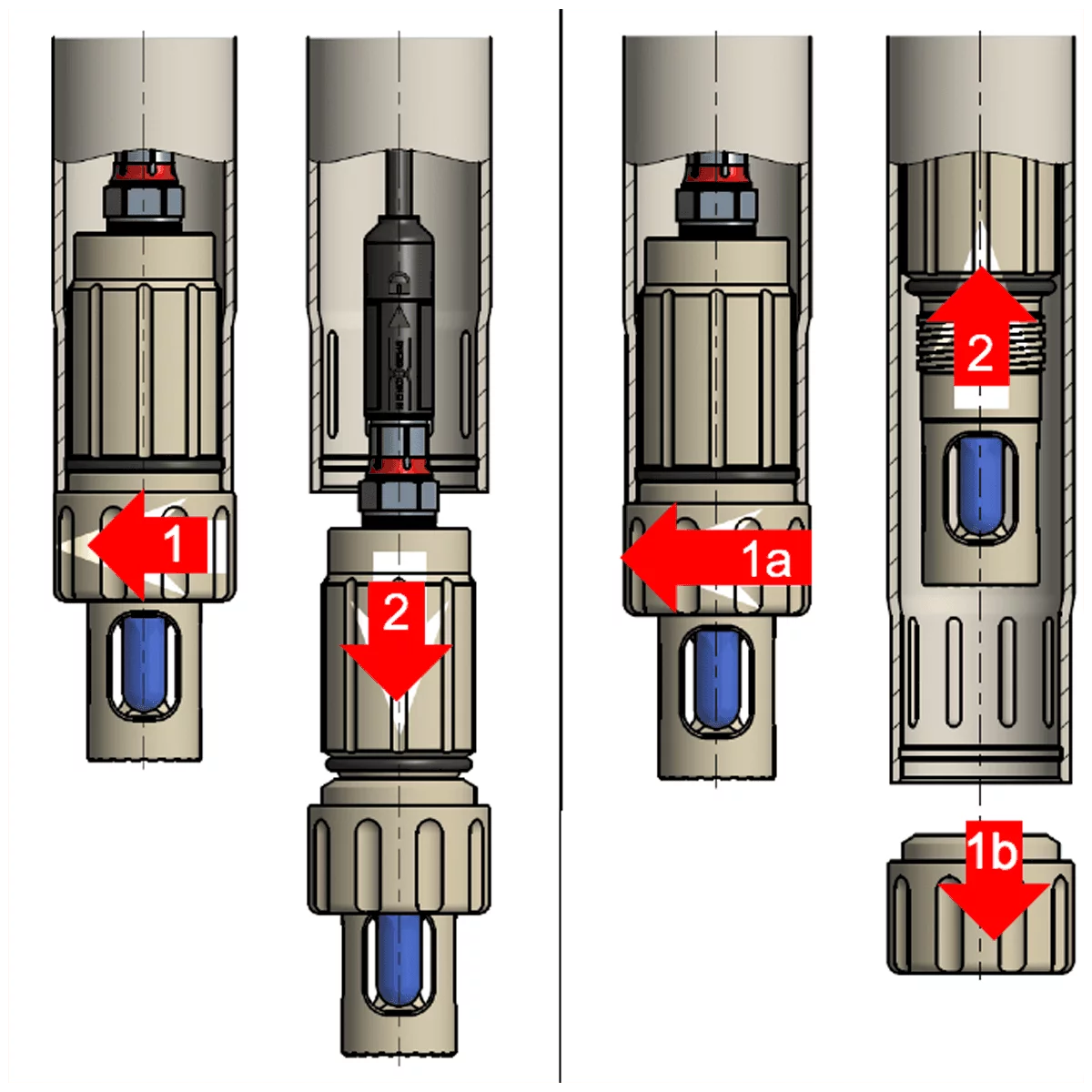

회전식 캡을 통한 1/2 회전(수동)으로 간편한 센서 어댑터의 잠금/해제

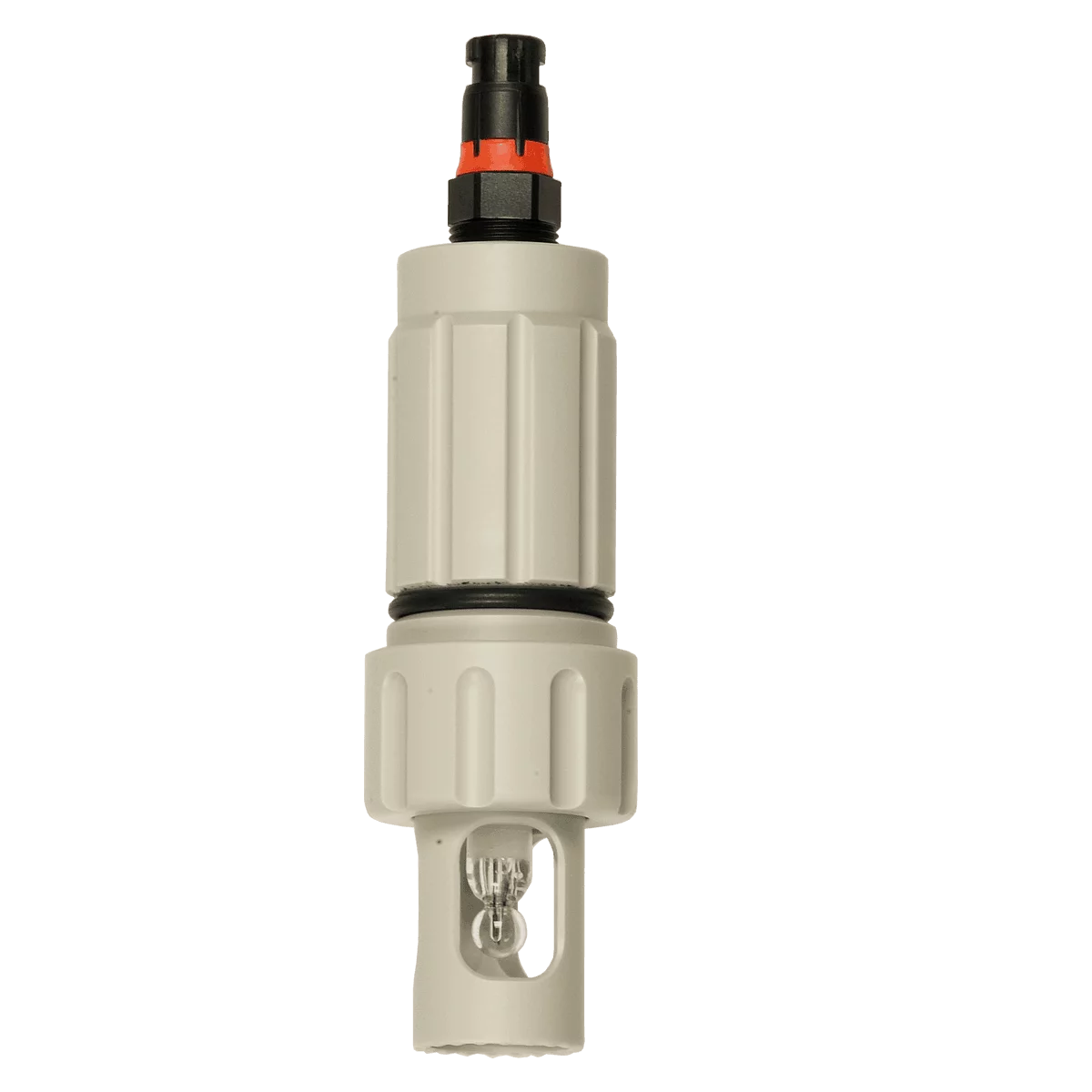

침적관을 통해 내부 및 외부에서 제거 가능한 센서 어댑터
센서 장착 시 케이블이 꼬이지 않음
센서 어댑터 옵션 : PG 13.5 / SE 655, SE 656 (G 3/4“) / 3/4“ NPT
세정 기능을 통해 피팅을 열거나 분해하지 않고 센서의 세정 가능(PG 13.5, 체크 밸브를 포함하는 세정 매질의 내부 공급)
침적 깊이 : 25 – 250 cm
재질 : PP-H, PVDF
온도와 압력에 대한 높은 내구성
습윤(wetting) 유지 장치

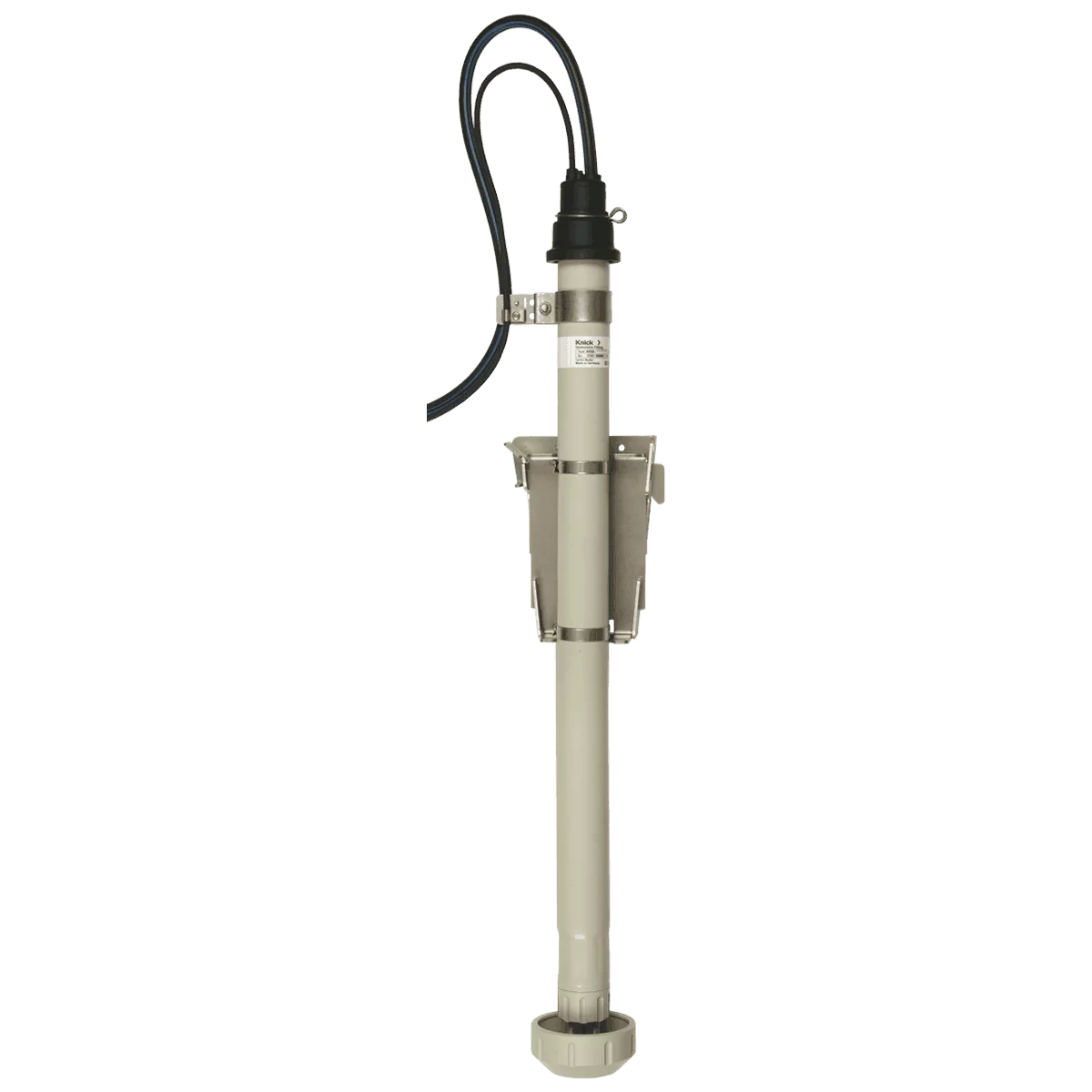

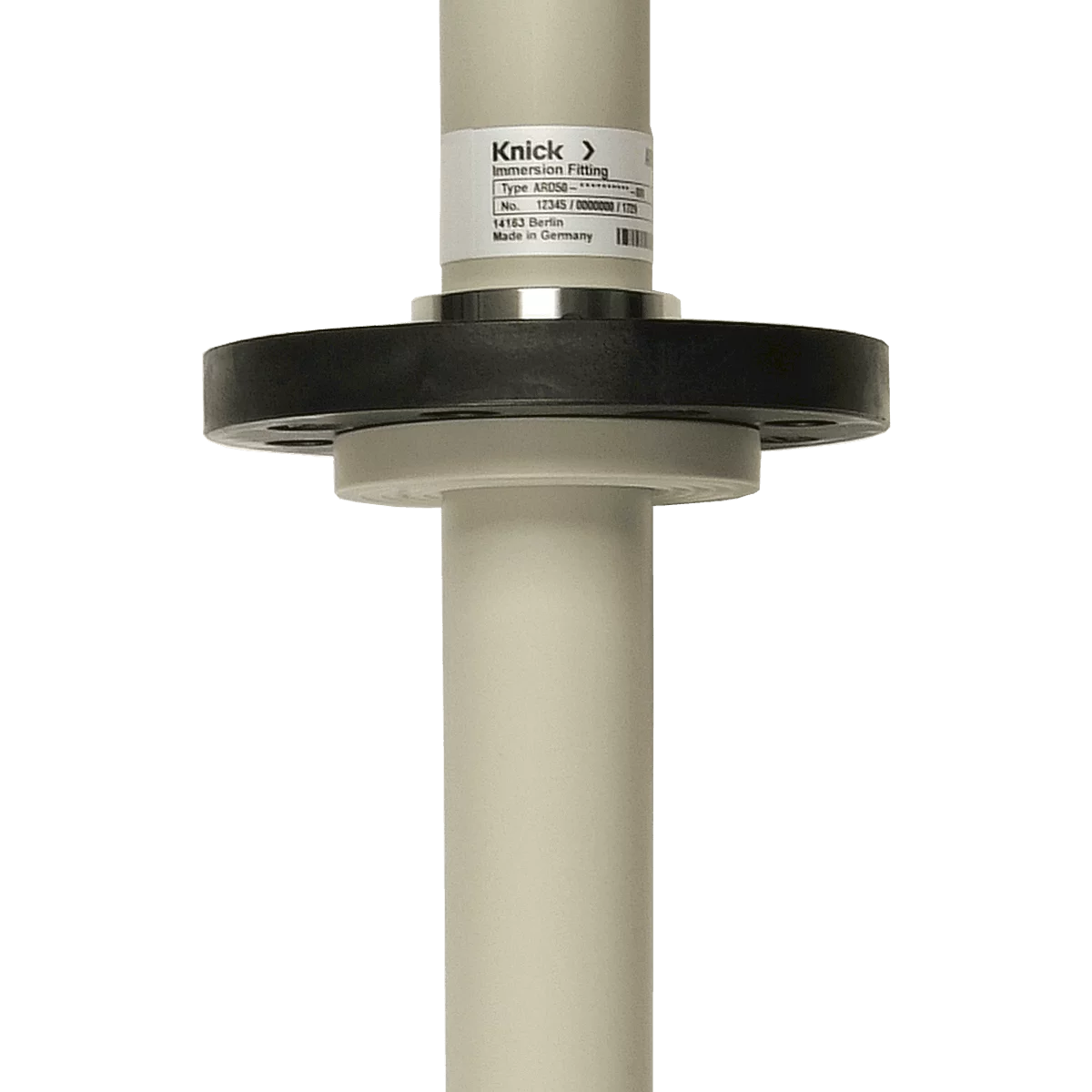

공정 체결 : 플랜지 DN 50 – DN 100 또는 ANSI 2“ – 4“, 옵션 사항으로 슬라이드 방식의 플랜지 어댑터, 벽면 설치용 브라켓, (잠수 가능한) 로프 설치
케이블 인입구 : 케이블 슬리브가 있고 변형 방지가 되는 EPDM 후드, 수중 설치가 가능한 케이블 연결부

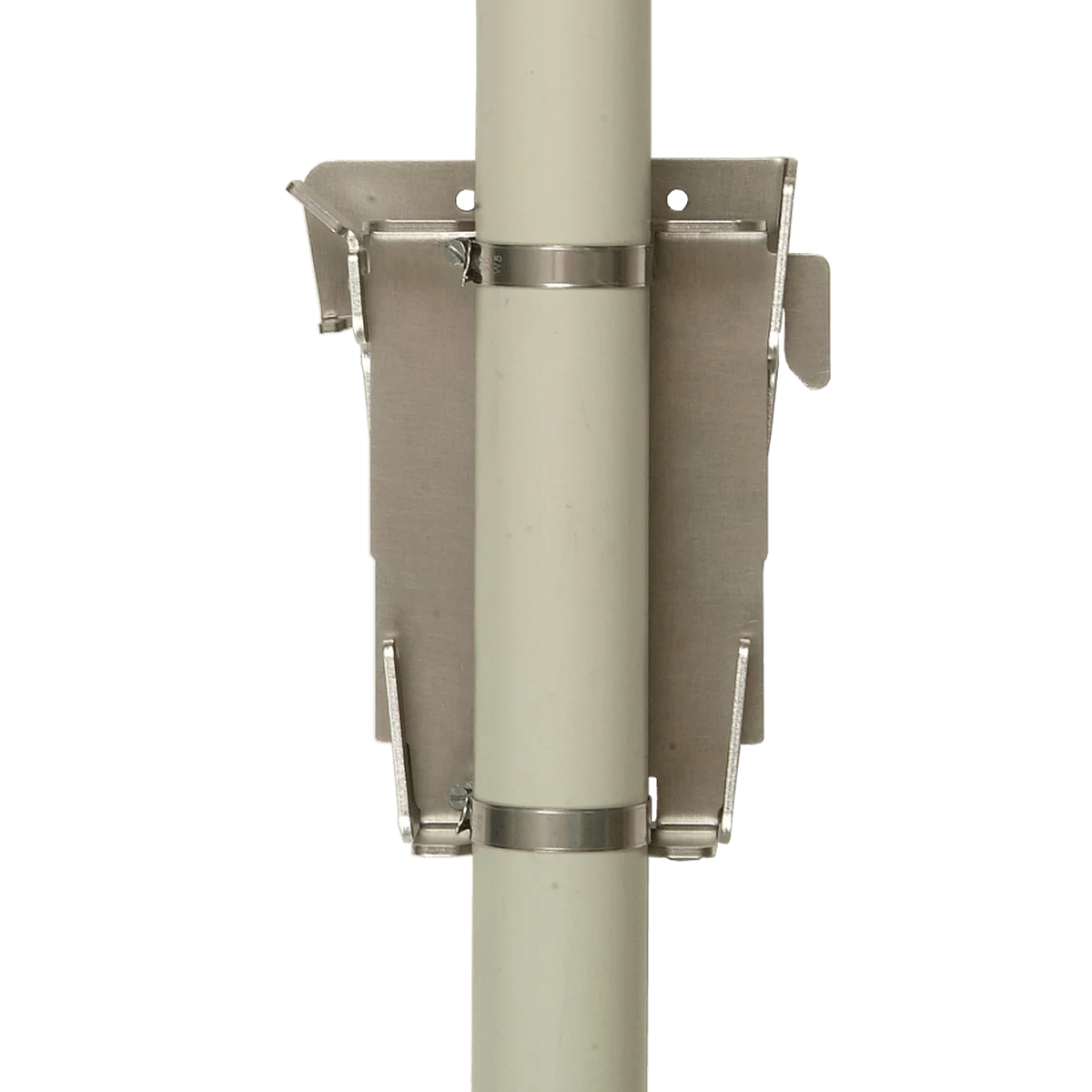

센서 케이블의 변형을 방지하는 스테인리스 강 브라켓

반응조, 용기 및 배관에서의 측정을 위한 피팅으로 다양한 조합이 가능한 많은 기능 덕분에 최대의 유연성을 제공합니다. 특수한 설계 덕분에 간편한 센서 교체가 가능합니다. 고품질의 PP-H 및 PVDF을 피팅 재질로 사용하여 높은 내구성을 보장합니다.

응용 분야

PP-H : 정수, 폐수, 공업 용수
PVDF : 화학, 석유화학, 발전소, 전기 도금, 광석 가공

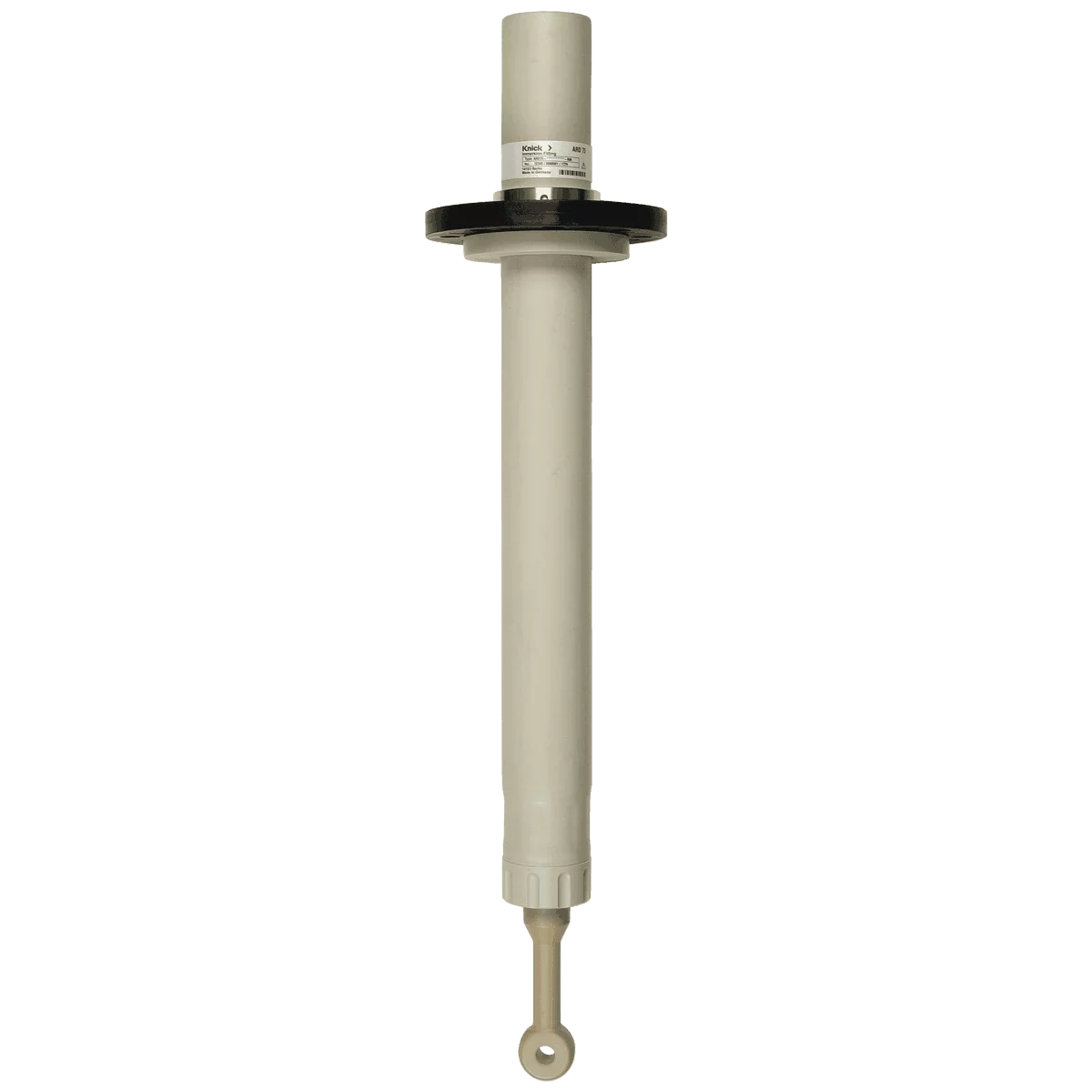

ARD 75

침적식 피팅

최대 3개의 센서를 사용하는 측정을 위한 침적식 피팅

특장점

큰 가변성 – 실질적으로 모든 공정에 적용 가능
안전한 기능, 특수하고 독특한 구조 덕분의 간단한 유지·보수
회전식 캡을 통한 1/2 회전(수동)으로 간편한 센서 어댑터의 잠금/해제
침적관을 통해 내부 및 외부에서 제거 가능한 센서 어댑터
센서 장착 시 케이블이 꼬이지 않음
센서 어댑터 옵션 : 3 x PG 13.5 / 가압이 되는 PG 13.5 / SE 655, SE 656 (G 3/4“) / 3/4“ NPT / 1“ NPT
세정 기능을 통해 피팅을 열거나 분해하지 않고 센서의 세정 가능(PG 13.5, 체크 밸브를 포함하는 세정 매질의 내부 공급)
침적 깊이 : 25 – 250 cm
재질 : PP-H, PVDF
온도와 압력에 대한 높은 내구성
습윤(wetting) 유지 장치
공정 체결 : 플랜지 DN 80 – DN 100 또는 ANSI 3“ – 4“, 옵션 사항으로 슬라이드 방식의 플랜지 어댑터, 벽면 설치용 브라켓, (잠수 가능한) 로프 설치
케이블 인입구: 케이블 슬리브가 있고 변형 방지가 되는 EPDM 후드, 수중 설치가 가능한 케이블 연결부
센서 케이블의 변형을 방지하는 스테인리스 강 브라켓

반응조, 용기 및 배관에서의 측정을 위한 피팅으로 다양한 조합이 가능한 많은 기능 덕분에 최대의 유연성을 제공합니다. 특수한 설계 덕분에 간편한 센서 교체가 가능합니다. 고품질의 PP-H 및 PVDF을 피팅 재질로 사용하여 높은 내구성을 보장합니다. 최대 3개의 (PG 13.5) 센서 또는 거의 모든 시중 판매 중인 센서를 사용할 수 있습니다.

응용 분야

PP-H : 정수, 폐수, 공업 용수
PVDF : 화학, 석유화학, 발전소, 전기 도금, 광석 가공

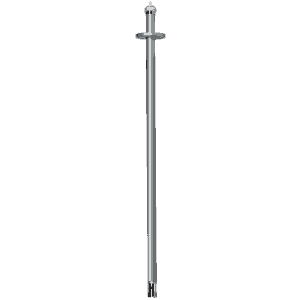

ARD 220

침적식 피팅

최대 3개의 센서의 동시 측정

특장점

다양한 길이를 통해 실질적으로 모든 공정에 적용 가능: 260에서 2000 mm
재질 : 스테인리스 강 1.4571 (티타늄 강화 316Ti)
센서 어댑터 : 3 x PG 13.5, SE 670 G 1 / SE 655, SE 656 (G 3/4“) / SE 680 / SE 604MS, SE 605MS, SE 630MS는 G 1
SE 560(액상 전해질 리필 타입의 pH 센서) 사용 가능
공정 체결 : 플랜지, 클램프, 로프 설치
반응조, 용기, 배관에서의 측정
오염의 영향을 안 받는 센서의 설치

스테인리스 강 재질(1.4571, 316Ti)의 범용 침적식 피팅으로 센서 어댑터, 침적 깊이, 씰링 및 공정 체결 방식을 공정 요구사항에 맞게 선택하면 됩니다.

매끈하고 단락이 없는 디자인으로 오염의 영향을 받지 않습니다. 고품질의 스테인리스 강 1.4571 (316Ti) 재질 덕분에 고온·고압에서 사용이 가능합니다.

응용 분야

화학, 석유화학, 발전소, 전기 도금, 광석 가공, 높은 안정성 및 비틀림 강성.

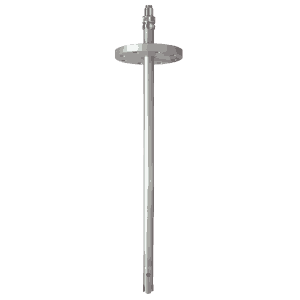

ARD 230

침적식 피팅
직경이 작은 침적식 피팅

특장점

다양한 길이를 통해 실질적으로 모든 공정에 적용 가능 : 250에서 2000 mm
재질 : 스테인리스 강 1.4571 (티타늄 강화 316Ti)
센서 어댑터 : PG 13.5
공정 체결 : 플랜지, 클램프, 로프 설치
반응조, 용기, 배관에서의 측정
오염의 영향을 안 받는 센서의 설치

PG 13.5 커넥터를 사용하는 센서를 위한 범용 침적식 피팅으로 센서 어댑터, 침적 깊이, 씰링 및 공정 체결 방식을 공정 요구사항에 맞게 선택하면 됩니다. 매끈하고 단락이 없는 디자인으로 오염의 영향을 받지 않습니다. 고품질의 스테인리스 강 1.4571 (316Ti) 재질 덕분에 고온·고압에서 사용이 가능합니다.

응용 분야

화학, 석유화학, 발전소, 전기 도금, 광석 가공, 높은 안정성 및 비틀림 강성.

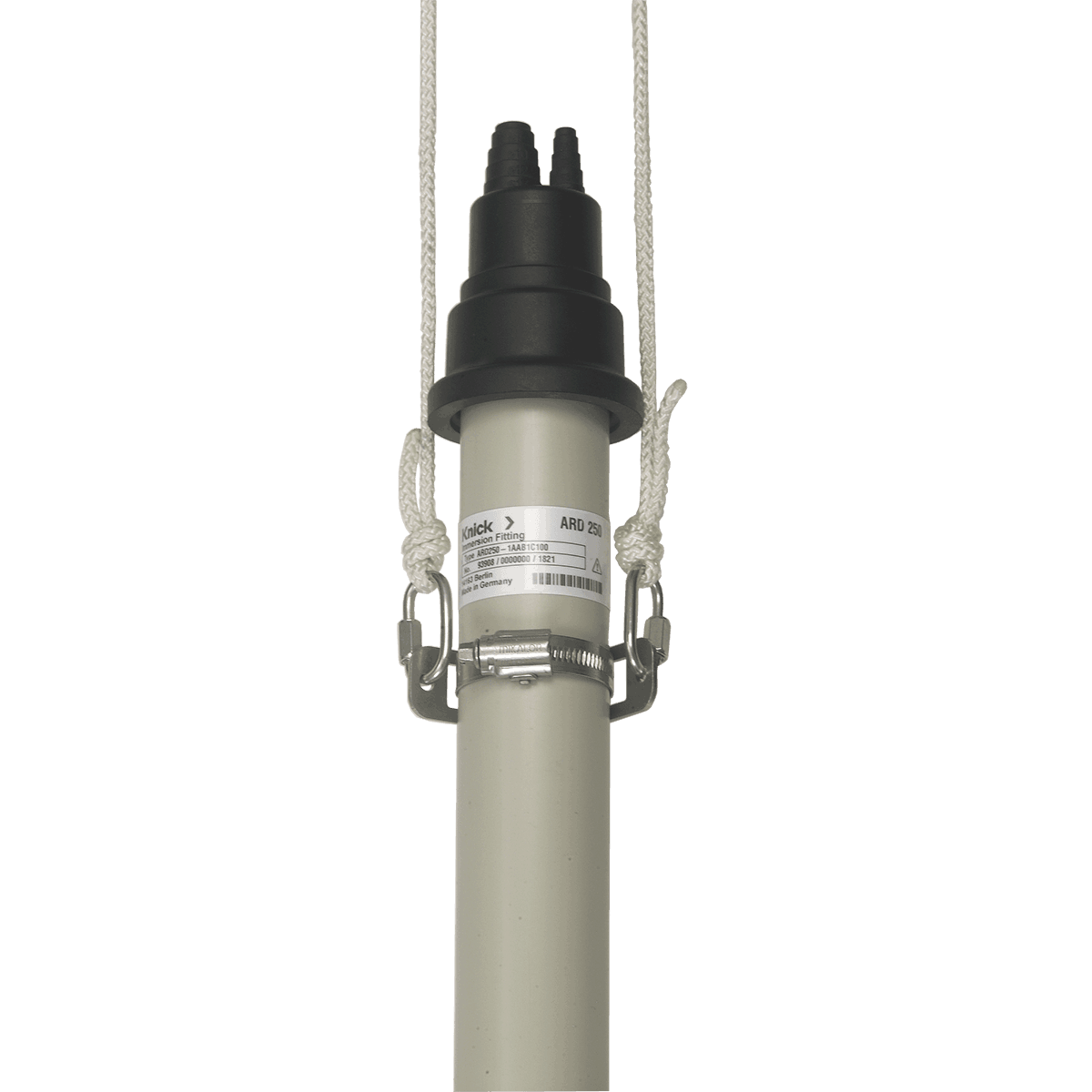

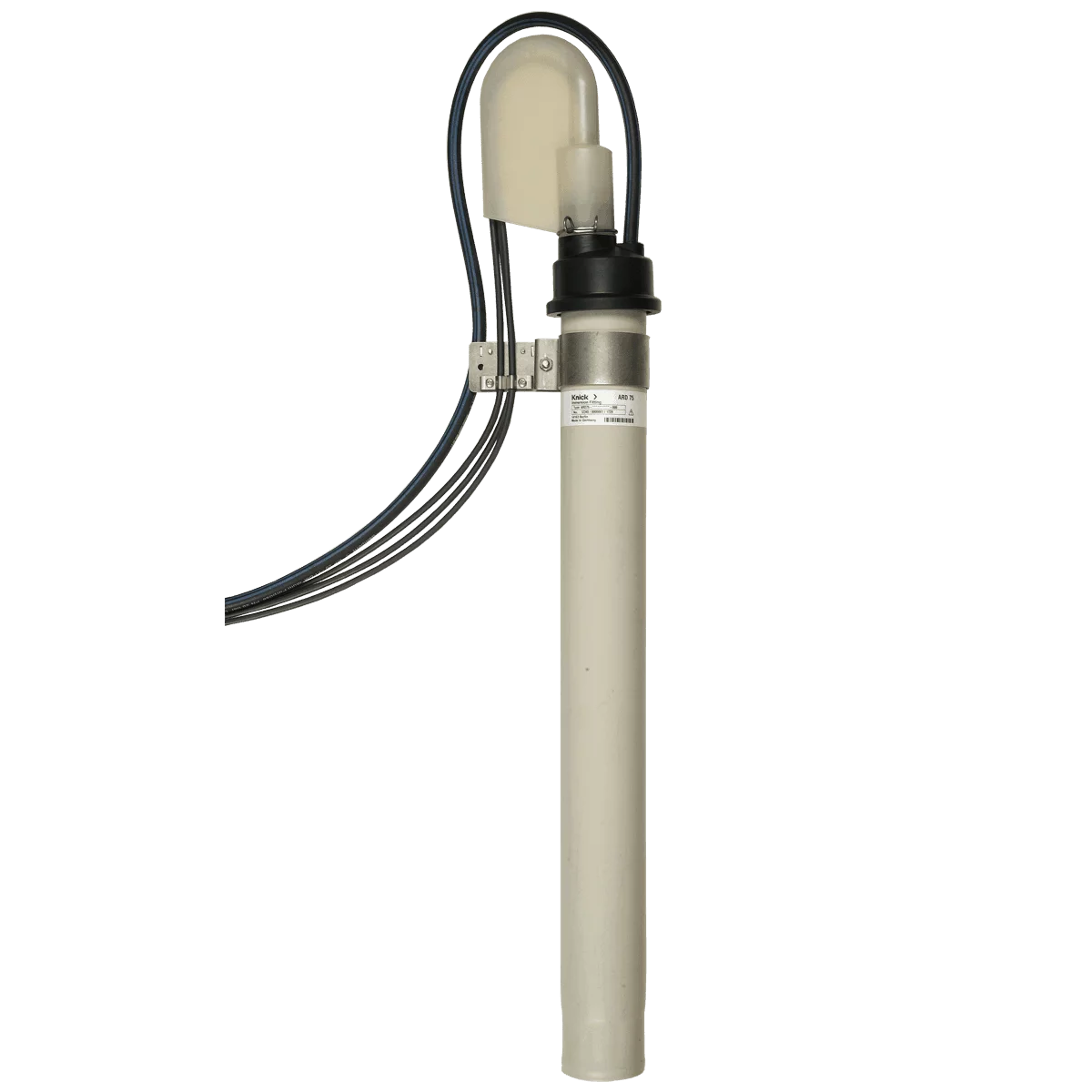

ARD 250

침적식 피팅

센서의 간편하고 안전한 설치를 위한 피팅.

특장점

안전한 기능, 특수하고 독특한 구조 덕분의 간단한 유지·보수
회전식 캡을 통한 1/2 회전(수동)으로 간편한 센서 어댑터의 잠금/해제
침적관을 통해 내부 및 외부에서 제거 가능한 센서 어댑터
센서 장착 시 케이블이 꼬이지 않음
센서 어댑터 옵션 : PG 13.5
침적 깊이 : 100 / 200 cm
재질 : PP-H
공정 체결 :
◦ 플랜지 DN 50 옵션 사항으로 슬라이드 방식의 플랜지 어댑터
◦ 벽면 설치용 브라켓
◦ 로프 설치
케이블 인입구 : 케이블 슬리브가 있는 EPDM 후드

반응조, 용기 및 배관에서의 측정을 위한 피팅으로 pH, 전도도 또는 용존 산소 측정을 위한 센서의 안전한 설치가 가능합니다. 특수한 설계 덕분에 간편한 센서 교체가 가능합니다.

응용 분야

정수, 폐수, 공업 용수

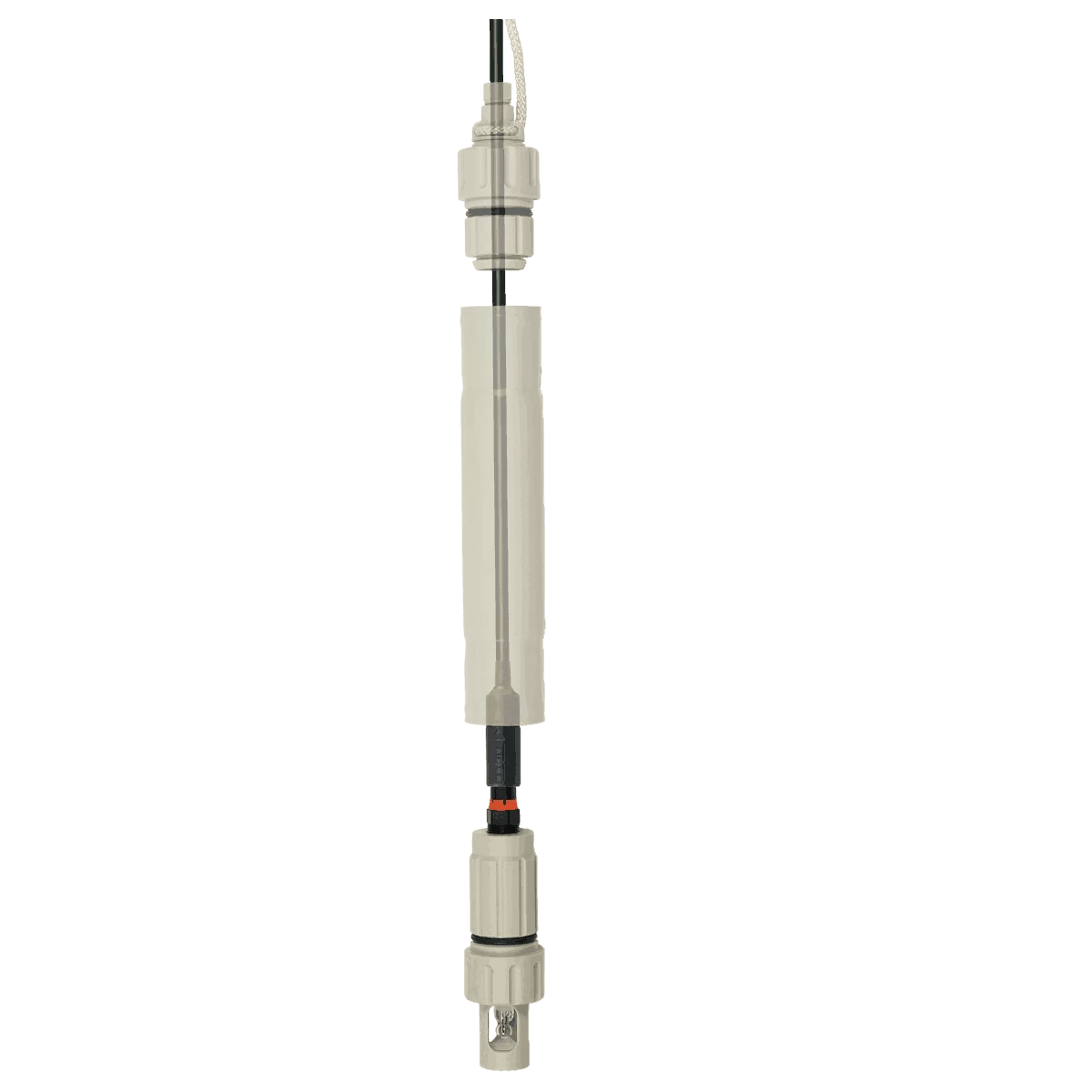

ARD 170

완전 침적식 피팅

특별한 기능을 갖춘 모듈식 피팅

특장점

큰 가변성 – 실질적으로 모든 공정에 적용 가능
안전한 기능, 특수하고 독특한 구조 덕분의 간단한 유지·보수
회전식 캡을 통한 1/2 회전(수동)으로 간편한 센서 어댑터의 잠금/해제
침적관을 통해 내부 및 외부에서 제거 가능한 센서 어댑터
센서 장착 시 케이블이 꼬이지 않음
센서 어댑터 옵션 : PG 13.5 / SE 655, SE 656 (G 3/4“) / 3/4“ NPT
세정 기능을 통해 피팅을 열거나 분해하지 않고 센서의 세정 가능(PG 13.5, 체크 밸브를 포함하는 세정 매질의 내부 공급)
침적 깊이 : 25 – 250 cm
재질 : PP-H, PVDF
온도와 압력에 대한 높은 내구성
습윤(wetting) 유지 장치
공정 체결 :
플랜지 DN 50 – DN 100 또는 ANSI 2“ – 4“, 옵션 사항으로 슬라이드 방식의 플랜지 어댑터, 벽면 설치용 브라켓, (잠수 가능한) 로프 설치
케이블 인입구 : 케이블 슬리브가 있고 변형 방지가 되는 EPDM 후드, 수중 설치가 가능한 케이블 연결부
센서 케이블의 변형을 방지하는 스테인리스 강 브라켓

반응조, 용기 및 배관에서의 측정을 위한 피팅으로 다양한 조합이 가능한 많은 기능 덕분에 최대의 유연성을 제공합니다. 특수한 설계 덕분에 간편한 센서 교체가 가능합니다. 고품질의 PP-H 및 PVDF을 피팅 재질로 사용하여 높은 내구성을 보장합니다.

응용 분야

PP-H : 정수, 폐수, 공업 용수
PVDF : 화학, 석유화학, 발전소, 전기 도금, 광석 가공
