통과 방식 피팅은 바이패스 또는 메인 스트림에서 다양한 유동 방향에서 측정할 수 있습니다. 모듈식 구조 덕분에 사용을 고려할만한 모든 공정에서 사용할 수 있습니다.

최대 3개의 센서의 동시 측정이 가능합니다. 다양한 공정 체결 방식과 재질의 선택이 가능하여 사용 시 큰 가변성을 보장합니다. 개별적인 센서 맞춤 및 세정 장치는 중요한 장점 중 하나입니다.

요약을 하면, 통과 방식 피팅은 장기적으로 봤을 때 매우 구체적인 측정 문제들을 확실하고 정확하게 해결해 줍니다.

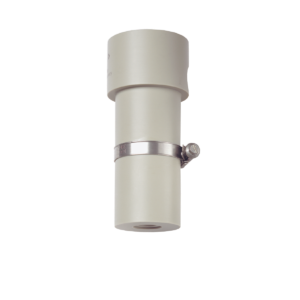

ARF 101

통과 방식 피팅

12 mm 센서의 직접 설치를 위한 PVC 재질의 통과 방식 피팅

특장점

PVC 재질
DN 50 소켓
PG 13.5 커넥터의 센서용

배관에 내장된 소켓을 통한 간편한 설치. PG 13.5 커넥터를 사용하는 모든 센서용. 직경 12 mm, 길이 120 mm.

적용 분야

용수, 표층수, 수처리; 깨끗한 물을 비롯하여 적당히 오염된 물

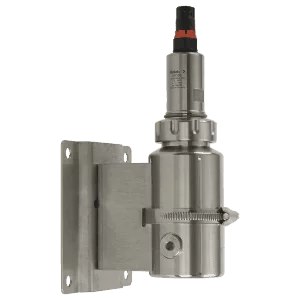

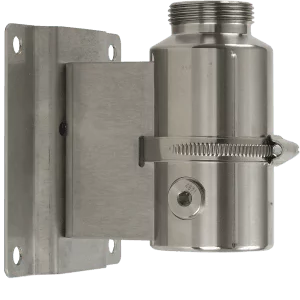

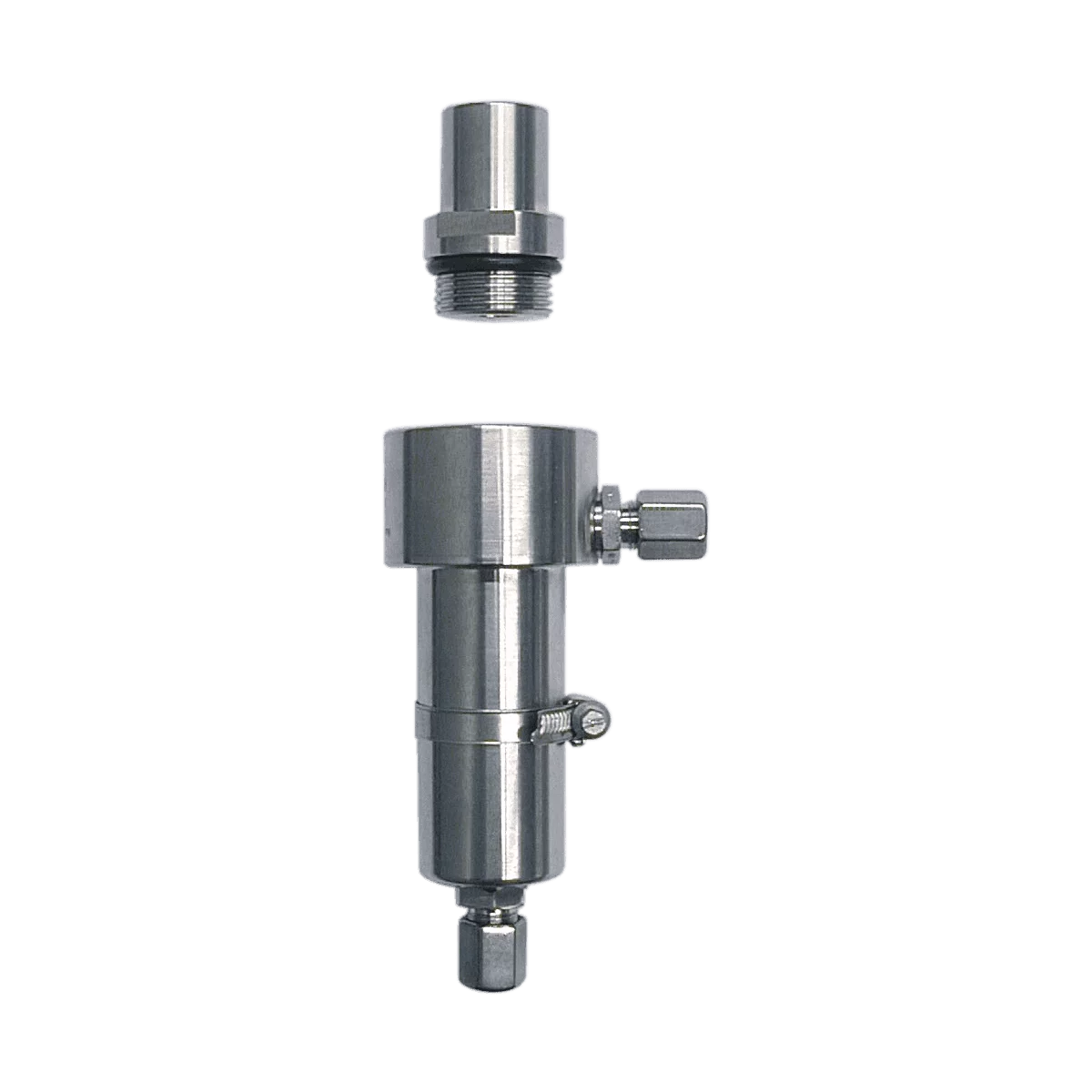

ARF 200 / ARF 202

통과 방식 피팅

센서 설치 공간이 있는 스테인리스 강 재질의 통과 방식 피팅

특장점

스테인리스 강 1.4571 (316Ti)
G 1″, NPT 1″ 커넥터의 센서용
Pg 13.5 커넥터의 센서용 어댑터와 함께 사용
G 1 1/4″ Ingold 소켓의 피팅을 위한 어댑터와 함께 사용
유동 방향으로부터 90 °로 설치
다음과 같이 공정 체결
- 락피팅 (ARF 200)
- G 1/4″의 암나사선 (ARF 202)
- NPT 1″의 암나사선 (ARF 202/NPT)

바이패스에서의 측정을 위한 작은 통과 방식 피팅. 어댑터를 사용하면 다양한 설치 방식에 맞게 센서를 설치할 수 있습니다. 피팅의 재질은 스테인리스 강으로 고온 및 고압에서 사용할 수 있습니다.

공정 체결은 락피팅(ARF 200) 또는 G 1/4″의 암나사선(ARF 200) 또는 NPT 1″의 암나사선(ARF 202/NPT)을 통해 할 수 있습니다.

적용 분야

초순수에서의 pH, 전도도 및 용존 산소 측정, 오염이 적은 물, 냉각수, 정수; 보일러 공급수에서의 미량의 용존 산소 측정

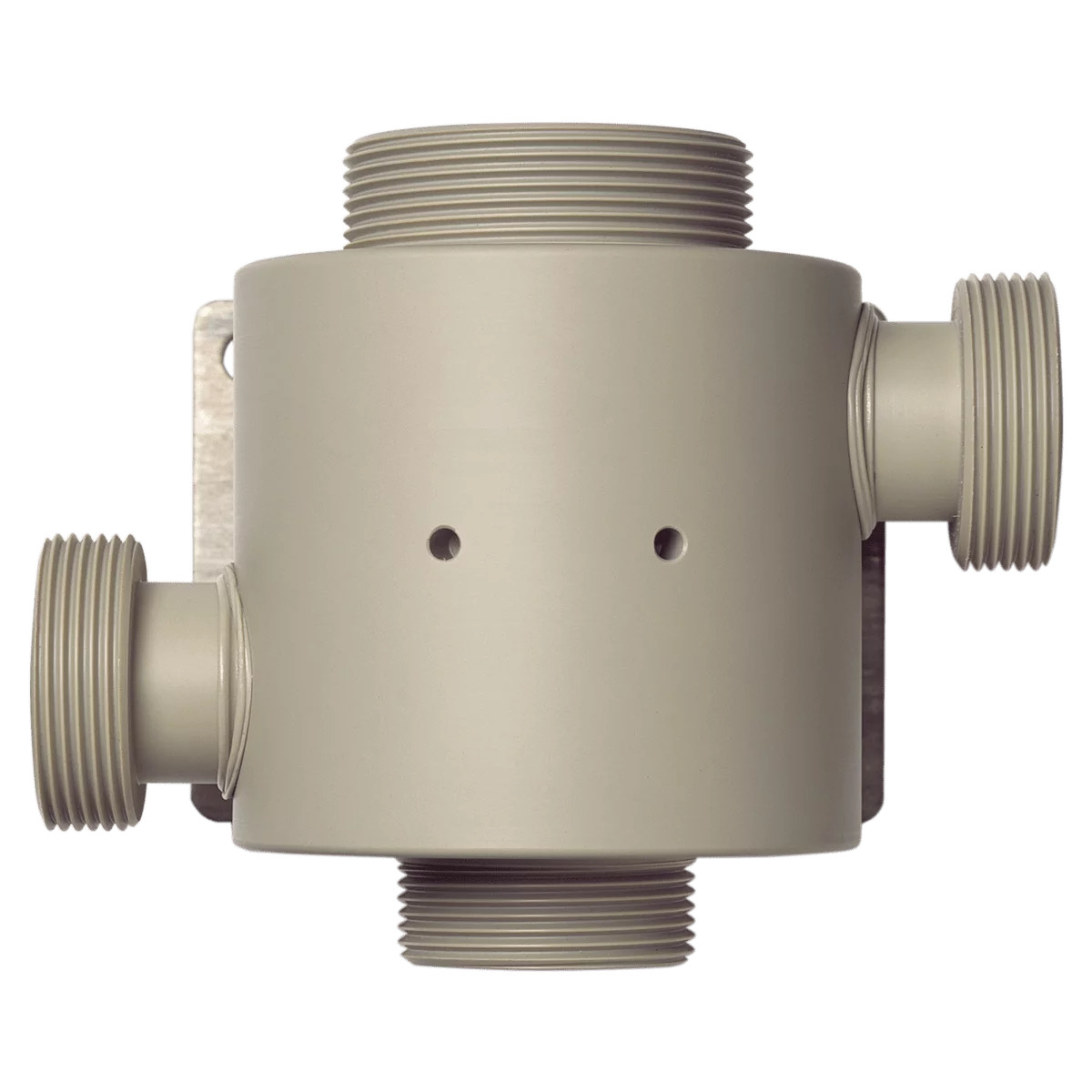

ARF 201

통과 방식 피팅

센서 설치 공간이 있는 플라스틱 재질의 통과 방식 피팅

특장점

폴리프로필렌 재질
G 1″ 또는 NPT 1“의 나사선을 사용하는 센서용
PG 13.5 커넥터의 센서를 어댑터와 함께 사용
유동 방향으로부터 90 °로 설치
G 1/4″ 또는 NPT 1/4“의 암나사선을 통한 공정 체결

바이패스에서의 측정을 위한 센서를 연결하기 위한 작은 통과 방식 피팅으로 부식성이 강한 매질에서도 사용할 수 있습니다. 어댑터를 사용하면 다양한 설치 방식에 맞게 센서를 설치할 수 있습니다. 재질은 폴리프로필렌으로 공정 체결은 G 1/4″의 암나사선 또는 NPT 1/4“의 암나사선을 통해 할 수 있습니다.

적용 분야

적당히 오염된 부식성이 강한 공정 매질

ARF 203

통과 방식 피팅

G 1 ¼“ 나사선 (25 mm / Ingold 커넥터)이 있는 통과 방식 피팅

특장점

재질은 스테인리스 강 1.4571 (316Ti) 또는 Hastelloy C22
G 1 1/4“/ 25 mm (Ingold 커넥터)를 사용하는 센서용
개폐식 피팅 SensoGate WA 130 및 WA 131 (M)과 함께 사용
인라인 방식 피팅 ARI 106 (H)과 함께 사용
유동 방향으로부터 90 ° 또는 180°로 설치(잠금용 나사로 조절)
G 1/4“의 암나사선을 통한 공정 체결

G 1 1/4“, Ingold (25 mm) 커넥터가 있는 통과 방식 피팅 ARF 203. 개폐식 피팅 SensoGate WA 130 및 WA 131(M)의 설치를 위한 공간이 있습니다. 인라인 방식 피팅 ARI 106 (H)와도 사용이 가능하며, 전도도 센서 SE 605 (H)와도 사용할 수 있습니다.

본 피팅은 고품질의 스테인리스 강 1.4571 (316Ti) 재질 덕분에 고온 및 고압에서 사용할 수 있습니다. 재질을 Hastelloy C22로 선택하신 경우에는 화학적으로 까다로운 공정에도 적합합니다.

적용 분야

스테인리스 강 1.4571 (316Ti) 재질인 경우 :
초순수에서의 pH, 전도도 및 용존 산소 측정, 오염이 적은 물, 냉각수, 정수; 보일러 공급수에서의 미량의 용존 산소 측정

Hastelloy C22 재질인 경우 :
부식성 또는 공격성이 강한 공정 매질을 위해 개선된 내화학성

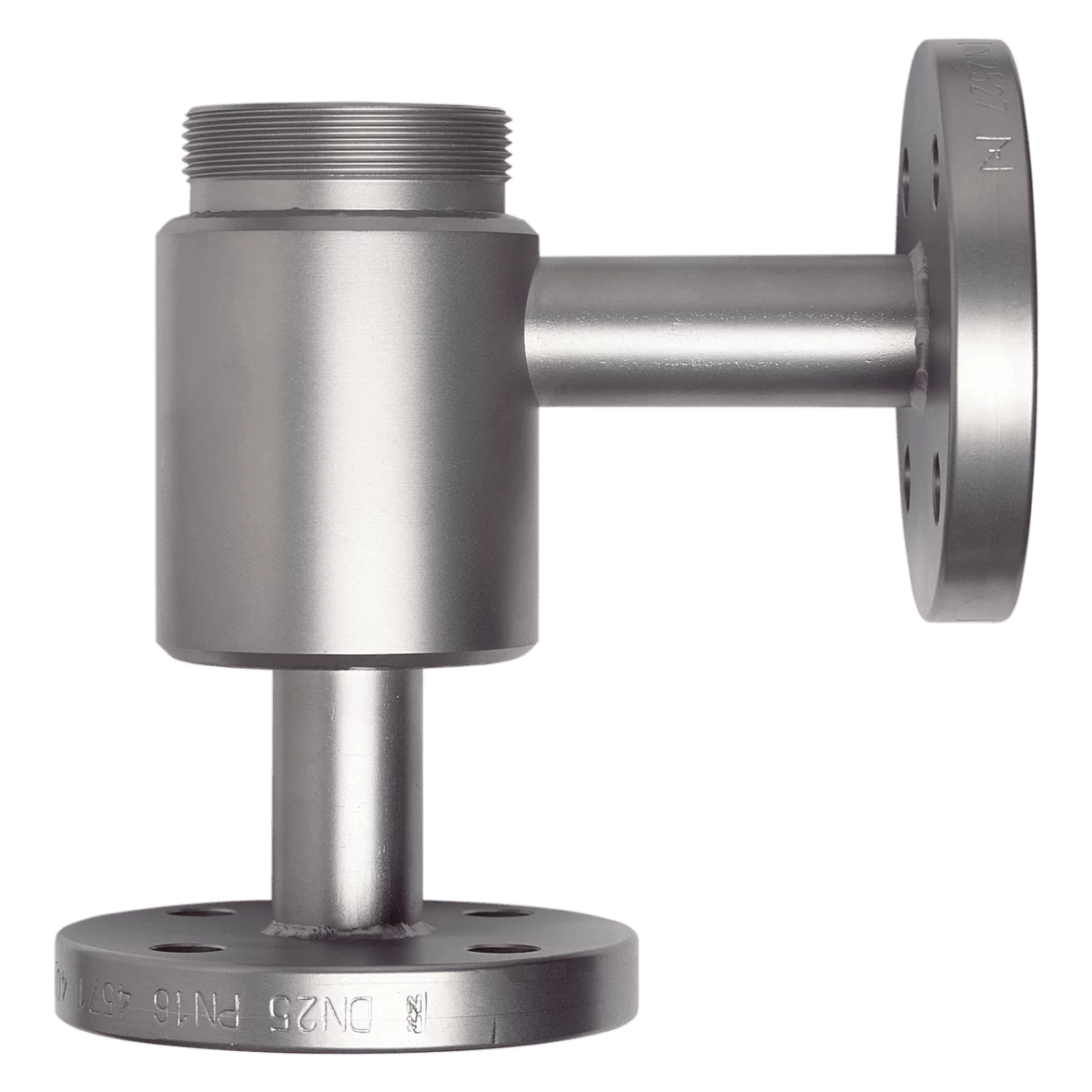

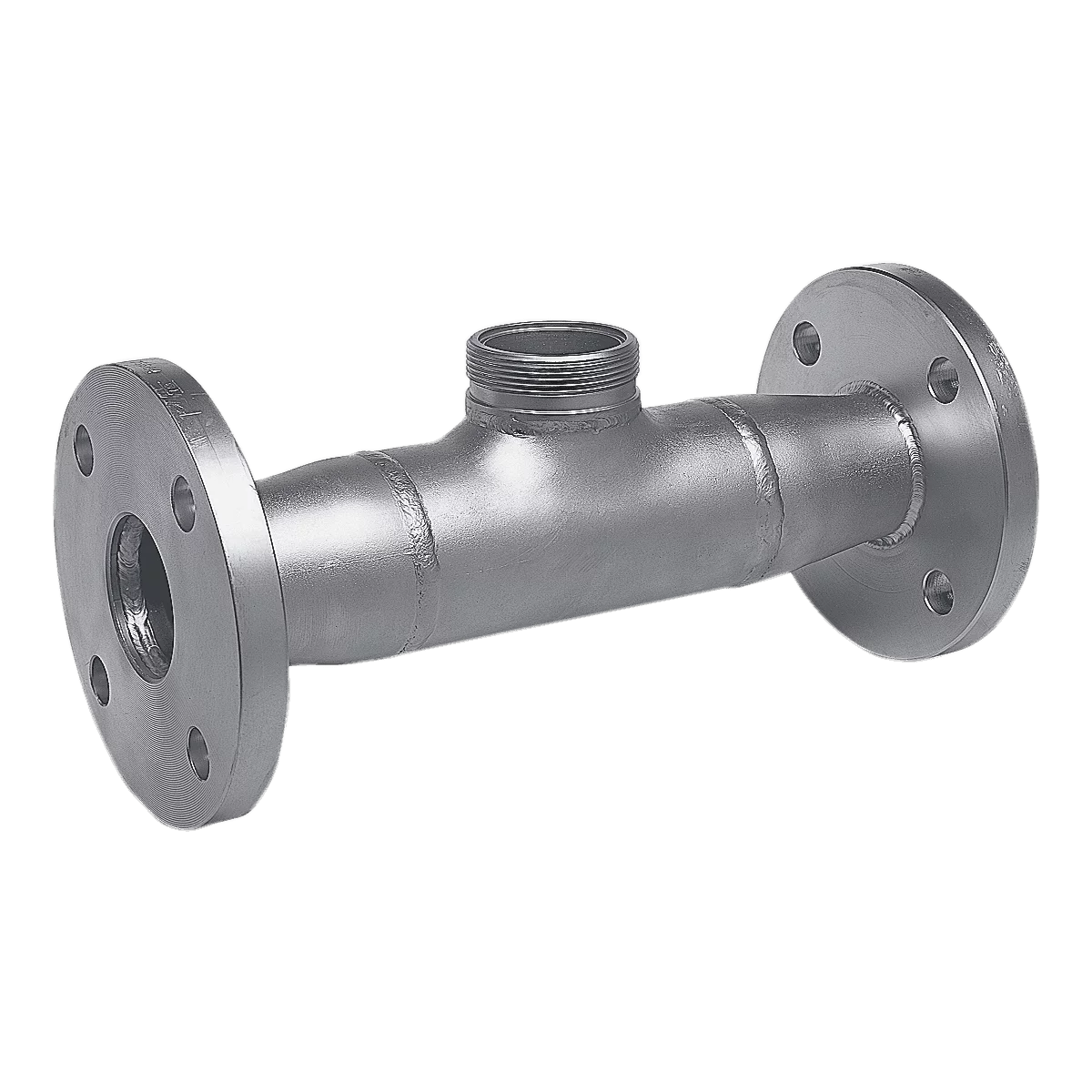

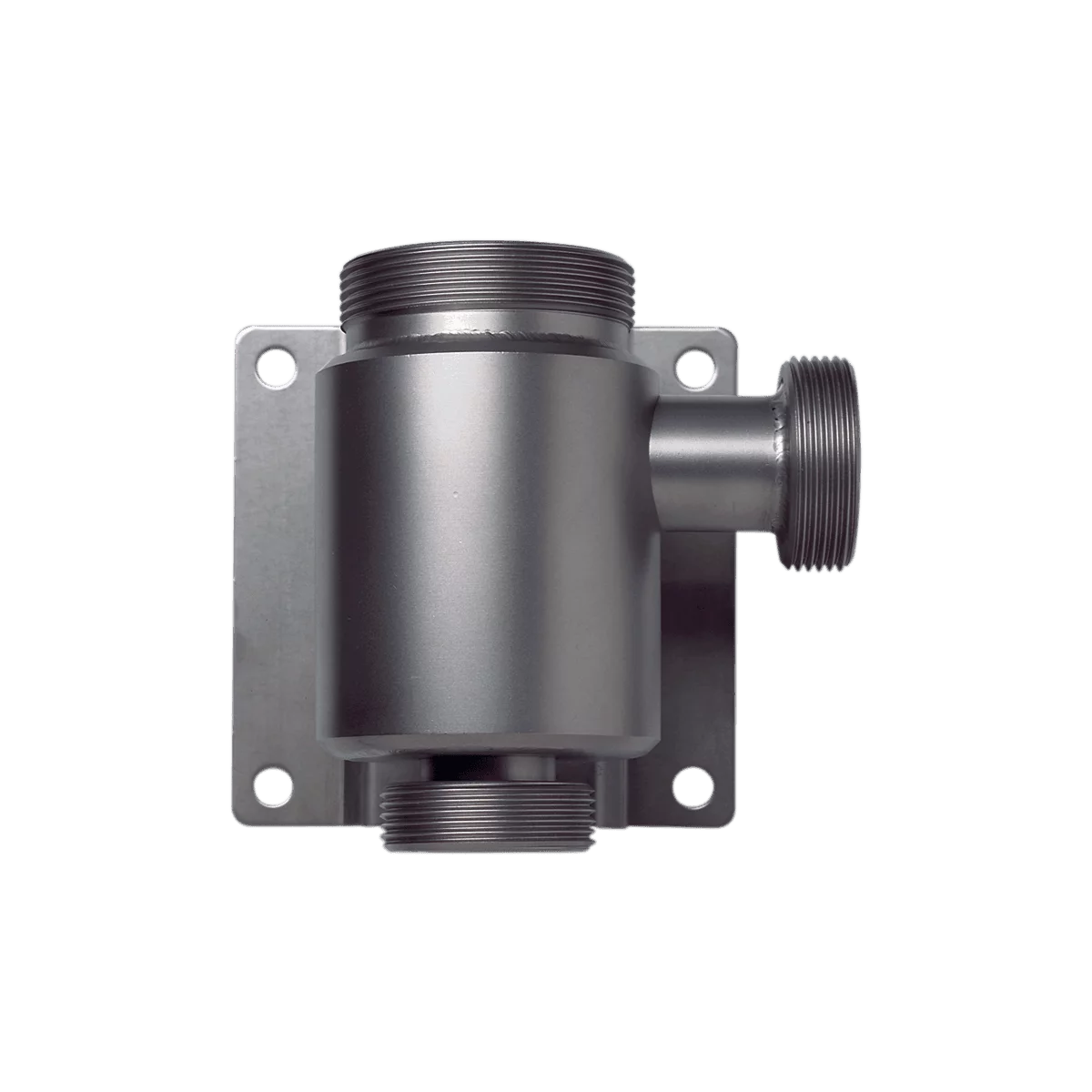

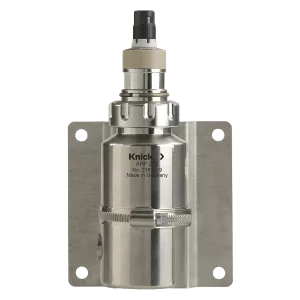

ARF 210

통과 방식 피팅

스테인리스 강 재질의 가변성이 큰 통과 방식 피팅 제품군

특장점

모듈식 구조
다음과 같은 다양한 옵션 사항들을 통해 모든 공정에 사용 가능
• 센서 어댑터
• 공정 체결 방식
재질은 스테인리스 강 1.4571 (316Ti)
메인 스트림 또는 바이패스에서의 측정
세정 장치

모듈식 구조로 되어 있어 다양한 공정 체결 방식 및 크기를 선택할 수 있습니다. 메인 스트림 또는 바이패스에서 사용할 수 있습니다. 재질이 스테인리스 강으로 고온 및 고압에서 사용할 수 있습니다. pH, ORP, 온도, 전도도 및 용존 산소의 측정을 하는 다양한 센서와 함께 사용할 수 있도록 어댑터가 있습니다.

빈틈이 없는 구조 덕분에 미량의 산소 농도 측정에도 적합합니다. 리필할 수 있는 액상 타입의 전해질을 사용하는 pH 센서를 위한 보호용 후드가 있습니다. 피팅의 재질과 크기를 고려한 특별한 교정 용기가 있어 pH 및 전도도의 교정이 간편합니다. 흐름의 단면적이 크고 내장된 세정용 노즐 덕분에 오염된 매질에서도 사용할 수 있습니다.

적용 분야

초순수, 정수, 용수 및 냉각수, 고온 및 고압의 공정 매질, 미량의 용존 산소 측정
