개폐식 피팅 SensoGate : 피팅

현재 위생 버전으로도 제공되는 성공적인 SensoGate 개폐식 피팅은 수동, 반자동 또는 완전 자동 측정, 청소 및 교정에 이상적으로 적합합니다.

고유한 모듈식 설계는 모든 공통 공정 연결을 제공하고 공정 접촉 부품을 쉽게 교체할 수 있도록 해줍니다. 고체 전해질 센서에서 가압 가능한 액체 전해질 센서로 간단히 변경할 수 있습니다. SensoGate는 PVDF, PEEK, 1.4435, 1.4571 및 Hastelloy와 같은 다양한 내공정 재료로 제공됩니다.

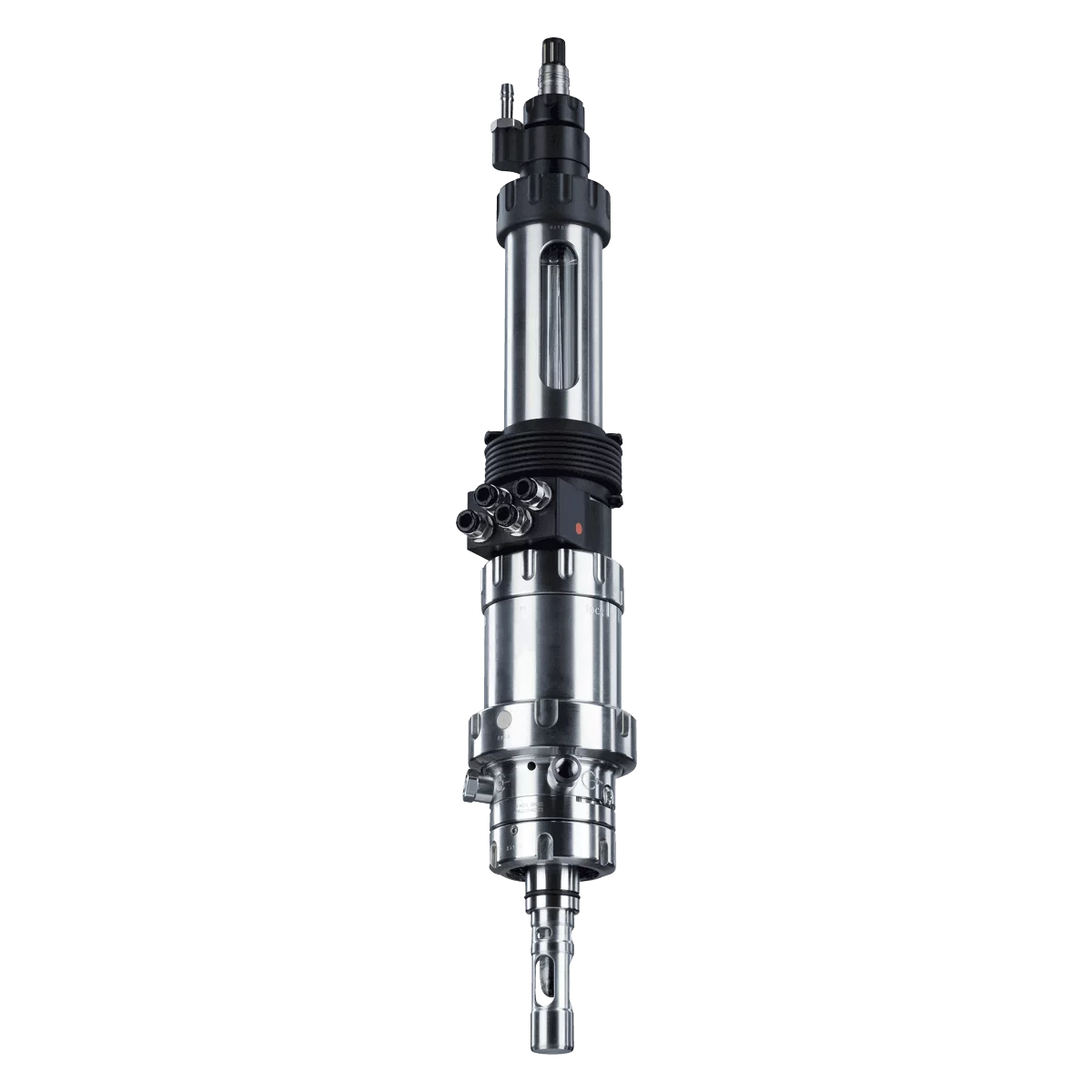

WA 130

개폐식 피팅 SensoGate

완전 자동화를 위한 모듈식 구조의 공압식 범용 개폐식 피팅

특장점

작고, 표면이 매끈하며 오염의 영향이 적은 디자인으로 내부에 매질 전용 회로 및 최종 위치 조절 기능 탑재
완전한 모듈식 구조 덕분에 유지·보수 비용의 최소화 및 유연성의 극대화
분리 가능한 교정/세정 챔버 덕분에 간편한 씰링 부품의 교체
개선된 서비스 수명 및 씰링 부품의 마모 감소- 전체 피팅에 대한 ATEX 인증 II 1 GD c II 보유
간편한 설치, 운영, 유지·보수로 인한 비용 절감
매우 우수한 가용성
씰링 부품의 긴 서비스 수명 보장을 위한 보호용 세정
사용 안전성을 위한 SensoLock 잠금 장치
내장된 조절 밸브 및 최종 위치 조절 스위치
교정 챔버 및 침적 관의 빠르고 간단한 교체
모든 유지·보수 작업이 현장에서 가능
최적의 세정 효과를 위한 싸이클론 세척
탁월한 센서 침적 깊이
큰 침적 깊이에서도 통일된 센서 길이(225 mm)의 사용
선택의 폭이 넓은 공정 체결 옵션
스크래이퍼 링이 장착된 플랜지 있음
모듈식 구조 덕분에 공정 매질에 닿는 PEEK, PVDF, PP, 1.4571 (316Ti), Hastelloy 재질의 부품만 선택적으로 교체 가능.
탄소 섬유 강화를 통한 수지 재질 버전의 고온 및 고압에 대한 내성 증가
액상 타입 전해질을 사용하는 가압이 필요한 센서를 위한 특수 버전 있음

간편한 설치 및 한눈에 들어오는 튜빙

SensoGate WA 130은 진정한 플러그 앤드 플레이를 제공해 드립니다: 하나의 통합된 멀티 커넥터를 사용하여 세척액, 세정액 및 교정액을 비롯해 공기압 및 최종 위치 조절 기능까지 한 번에 연결시킬 수 있습니다.

완전하게 내부에 위치한 매질 전용 회로와 통합된 멀티 커넥터 덕분에 연결이 안전하고 편리합니다. 이 때 매질이 서로 섞일 가능성이 최소화 되고 최종 위치 조절 기능이 안정적으로 보호됩니다.

WA 130 H

개폐식 피팅 SensoGate

Unical을 사용한 완전 자동화를 위한 모듈식 구조의 공압식 위생용 개폐식 피팅.

특장점

세정/교정 챔버를 비롯하여 공정에 닿는 모든 부품에 대한 증기 멸균 유효성 평가 완료
작고, 표면이 매끈하며 오염의 영향이 적은 디자인으로 내부에 매질 전용 회로 및 최종 위치 조절 기능 탑재
정해놓은 방향을 통한 세정을 통해 씰링 부품을 외부에서 뿐만 아니라 피팅 내부에서도 세정
최적의 세정 효과를 위한 싸이클론 세척
센서 위치 이동 중 공정으로부터의 안전한 분리를 통해 역오염을 방지
배출구가 있는 이중 씰링으로 드라이브(구동부)가 오염이 되는 것을 방지
위생용 어플리케이션의 조건에서도 사용할 수 있는 넓은 사용 범위
간편한 설치, 운영, 유지·보수로 인한 비용 절감
매우 우수한 가용성
씰링 부품의 긴 서비스 수명 보장을 위한 보호용 세정
사용 안전성을 위한 SensoLock 잠금 장치
내장된 조절 밸브 및 최종 위치 조절 스위치
교정 챔버 및 침적 관의 빠르고 간단한 교체
모든 유지·보수 작업이 현장에서 가능
탁월한 센서 침적 깊이
큰 침적 깊이에서도 통일된 센서 길이(225 mm)의 사용
선택의 폭이 넓은 공정 체결 옵션
공정에 닿는 재질로 전자 연마 처리된 스테인리스 강 1.4404 (316L) 선택 가능
모듈식 구조
액상 타입 전해질을 사용하는 가압이 필요한 센서를 위한 특수 버전 있음
공정 진행 중에 SIP/CIP 가능
교정 챔버 및 매질 전용 회로의 SIP/CIP 가능

간편한 설치 및 한눈에 들어오는 튜빙

SensoGate WA 130 H는 진정한 플러그 앤드 플레이를 제공해 드립니다: 하나의 통합된 멀티 커넥터를 사용하여 세척액, 세정액 및 교정액을 비롯해 공기압 및 최종 위치 조절 기능까지 한 번에 연결시킬 수 있습니다.

완전하게 내부에 위치한 매질 전용 회로와 통합된 멀티 커넥터 덕분에 연결이 안전하고 편리합니다. 이 때 매질이 서로 섞일 가능성이 최소화 되고 최종 위치 조절 기능이 안정적으로 보호됩니다.

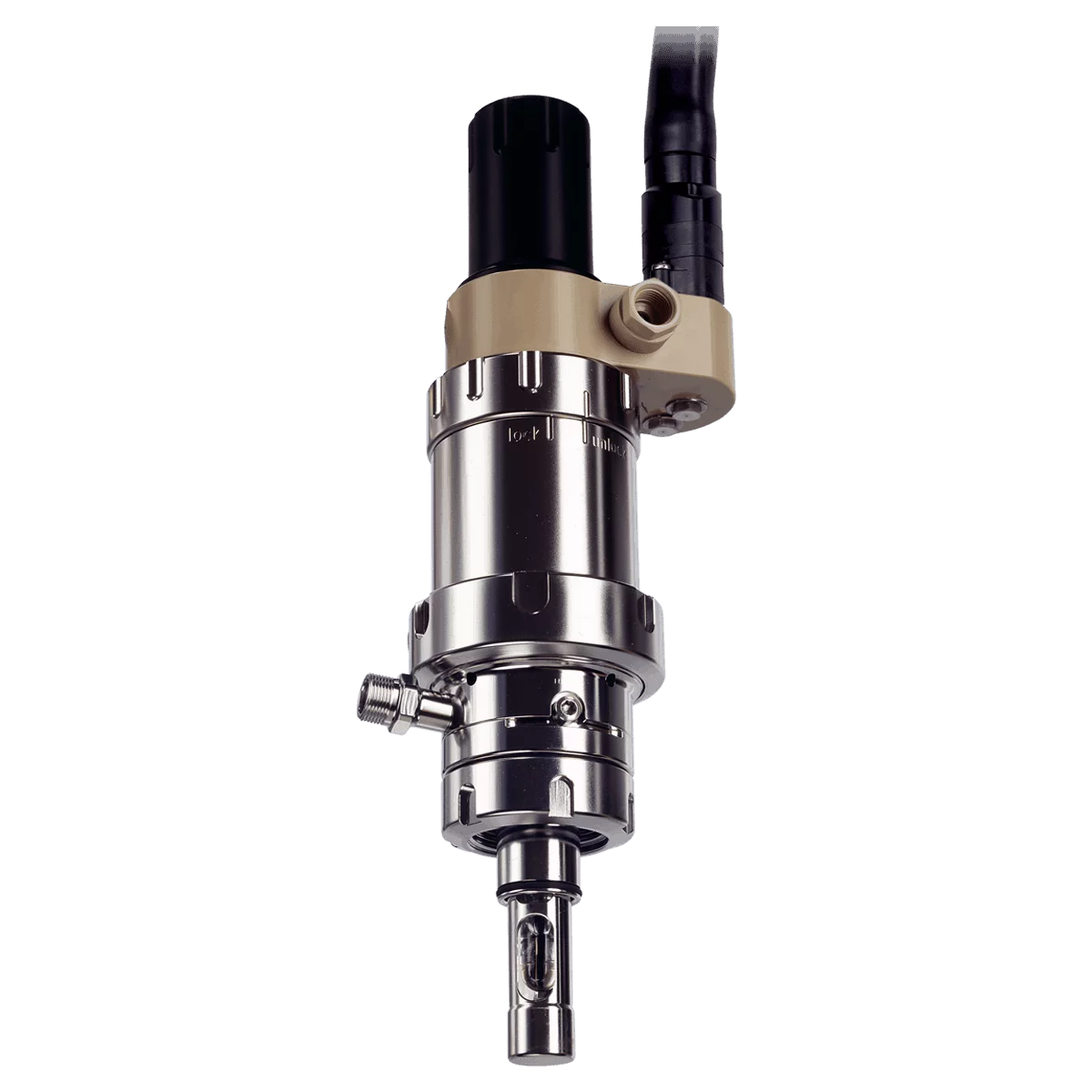

WA 131

개폐식 피팅 SensoGate

간단한 제어를 위한 모듈식 구조의 공압식 범용 개폐식 피팅.

특장점

작고, 표면이 매끈하며 오염의 영향이 적은 디자인
완전한 모듈식 구조 덕분에 유지·보수 비용의 최소화 및 유연성의 극대화
분리 가능한 교정/세정 챔버 덕분에 간편한 씰링 부품의 교체
개선된 서비스 수명 및 씰링 부품의 마모 감소
전체 피팅에 대한 ATEX 인증 II 1 GD c II 보유
간편한 설치, 운영, 유지·보수로 인한 비용 절감
매우 우수한 가용성
씰링 부품의 긴 서비스 수명 보장을 위한 보호용 세정
사용 안전성을 위한 SensoLock 잠금 장치
내장된 조절 밸브 및 최종 위치 조절 스위치
교정 챔버 및 침적 관의 빠르고 간단한 교체
모든 유지·보수 작업이 현장에서 가능
최적의 세정 효과를 위한 싸이클론 세척
탁월한 센서 침적 깊이
큰 침적 깊이에서도 통일된 센서 길이(225 mm)의 사용
선택의 폭이 넓은 공정 체결 옵션
스크래이퍼 링이 장착된 플랜지 있음
모듈식 구조 덕분에 공정 매질에 닿는 PEEK, PVDF, PP, 1.4571 (316Ti), Hastelloy 재질의 부품만 선택적으로 교체 가능.
탄소 섬유 강화를 통한 수지 재질 버전의 고온 및 고압에 대한 내성 증가
액상 타입 전해질을 사용하는 가압이 필요한 센서를 위한 특수 버전 있음

다양하고 가성비가 좋은

개폐식 피팅 WA 131는 SensoGate의 모듈식 컨셉을 기반으로 하며, 중앙 공급 방식의 매질 유입이 되는 완전하게 자동화된 제어 시스템이 꼭 필요하지 않은 어플리케이션에 뛰어난 SensoGate 기술을 접목시키고 싶은 경우에 사용할 수 있습니다.

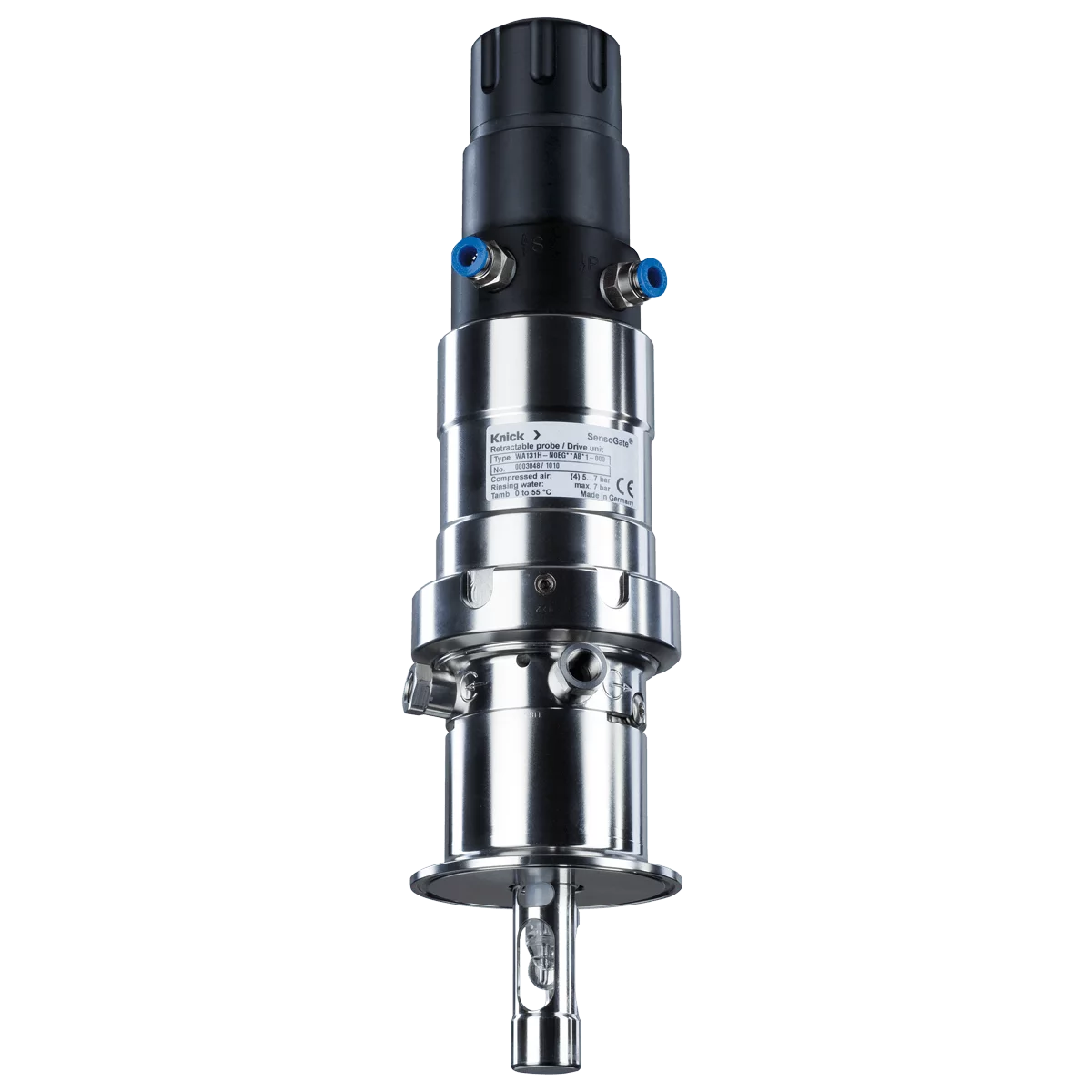

WA 131 H

개폐식 피팅 SensoGate

시중에 판매 중인 컨트롤러를 통한 간단한 제어를 위한 모듈식 구조의 공압식 위생용 개폐식 피팅

특장점

세정/교정 챔버를 비롯하여 공정에 닿는 모든 부품에 대한 증기 멸균 유효성 평가 완료
정해놓은 방향을 통한 세정을 통해 씰링 부품을 외부에서 뿐만 아니라 피팅 내부에서도 세정.
최적의 세정 효과를 위한 싸이클론 세척
센서 위치 이동 중 공정으로부터의 안전한 분리를 통해 역오염을 방지
배출구가 있는 이중 씰링으로 드라이브(구동부)가 오염이 되는 것을 방지
위생용 어플리케이션의 조건에서도 사용할 수 있는 넓은 사용 범위
간편한 설치, 운영, 유지·보수로 인한 비용 절감
매우 우수한 가용성
씰링 부품의 긴 서비스 수명 보장을 위한 보호용 세정
사용 안전성을 위한 SensoLock 잠금 장치
내장된 조절 밸브 및 최종 위치 조절 스위치
교정 챔버 및 침적 관의 빠르고 간단한 교체
모든 유지·보수 작업이 현장에서 가능
탁월한 센서 침적 깊이
큰 침적 깊이에서도 통일된 센서 길이(225 mm)의 사용
선택의 폭이 넓은 공정 체결 옵션
공정에 닿는 재질로 전자 연마 처리된 스테인리스 강 1.4404 (316L) 선택 가능
모듈식 구조
액상 타입 전해질을 사용하는 가압이 필요한 센서를 위한 특수 버전 있음
공정 진행 중에 SIP/CIP 가능
교정 챔버 및 매질 전용 회로의 SIP/CIP 가능

다양하고 가성비가 좋은

개폐식 피팅 WA 131 H는 SensoGate의 모듈식 컨셉을 기반으로 하며, 위생용 어플리케이션에서 간단하고 상용화 된 제어 시스템 또는 고객 맞춤형 솔루션을 위해 반자동 또는 완전 자동으로 연결해서 사용하도록 되어 있습니다.

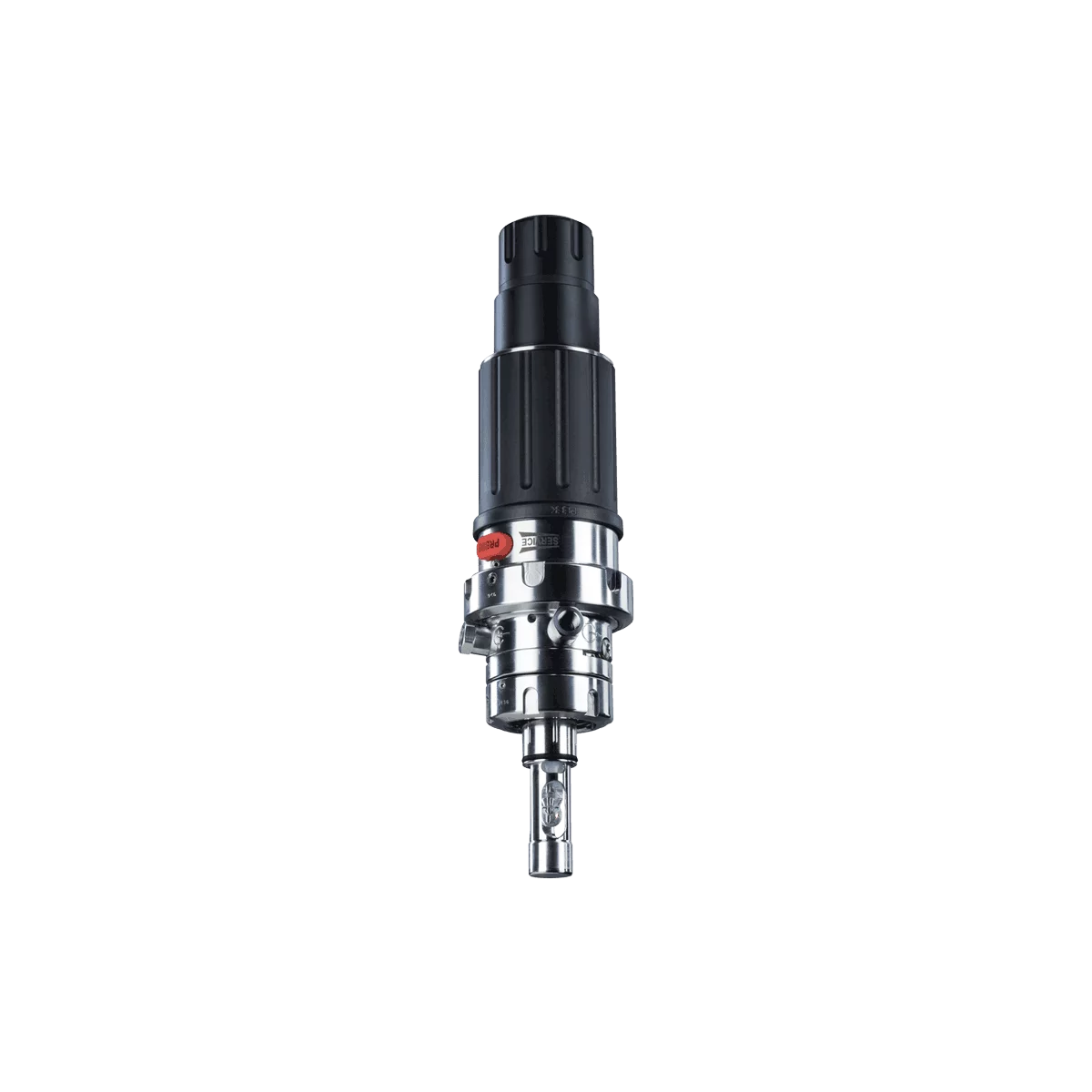

WA 131 M

개폐식 피팅 SensoGate

안전하게 사용할 수 있는 회전식 드라이브가 있는 혁신적인 수동 개폐식 피팅

특장점

작고, 표면이 매끈하며 오염의 영향이 적은 디자인
완전한 모듈식 구조 덕분에 유지·보수 비용의 최소화 및 유연성의 극대화
분리 가능한 교정/세정 챔버 덕분에 간편한 씰링 부품의 교체
개선된 서비스 수명 및 씰링 부품의 마모 감소
전체 피팅에 대한 ATEX 인증 II 1 GD c II 보유
간편한 설치, 운영, 유지·보수로 인한 비용 절감
매우 우수한 가용성
씰링 부품의 긴 서비스 수명 보장을 위한 보호용 세정
사용 안전성을 위한 SensoLock 잠금 장치
내장된 최종 위치 조절 스위치
교정 챔버 및 침적 관의 빠르고 간단한 교체
모든 유지·보수 작업이 현장에서 가능
최적의 세정 효과를 위한 싸이클론 세척
탁월한 센서 침적 깊이
큰 침적 깊이에서도 통일된 센서 길이(225 mm)의 사용
선택의 폭이 넓은 공정 체결 옵션
스크래이퍼 링이 장착된 플랜지 있음
모듈식 구조 덕분에 공정 매질에 닿는 PEEK, PVDF, PP, 1.4571 (316Ti), Hastelloy 재질의 부품만 선택적으로 교체 가능.
탄소 섬유 강화를 통한 수지 재질 버전의 고온 및 고압에 대한 내성 증가
액상 타입 전해질을 사용하는 가압이 필요한 센서를 위한 특수 버전 있음

공압식 피팅을 꼭 사용할 필요가 없는 어플리케이션을 위해 수동식 센서 잠금 장치가 있는 개폐식 피팅 SensoGate WA 131 M 을 개발했습니다. 이 피팅은 자동화된 “자매품 피팅”과 재질 뿐만 아니라 세정용 챔버 및 공정 체결 관련 부품들을 공유하기 때문에 호환이 가능합니다.

WA 131 MH

개폐식 피팅 SensoGate

안전하게 사용할 수 있는 회전식 드라이브가 있는 혁신적인 위생용 수동 개폐식 피팅

특장점

세정/교정 챔버를 비롯하여 공정에 닿는 모든 부품에 대한 증기 멸균 유효성 평가 완료
정해놓은 방향을 통한 세정을 통해 씰링 부품을 외부에서 뿐만 아니라 피팅 내부에서도 세정
최적의 세정 효과를 위한 싸이클론 세척
센서 위치 이동 중 공정으로부터의 안전한 분리를 통해 역오염을 방지
배출구가 있는 이중 씰링으로 드라이브(구동부)가 오염이 되는 것을 방지
위생용 어플리케이션의 조건에서도 사용할 수 있는 넓은 사용 범위
간편한 설치, 운영, 유지·보수로 인한 비용 절감
매우 우수한 가용성
씰링 부품의 긴 서비스 수명 보장을 위한 보호용 세정
사용 안전성을 위한 SensoLock 잠금 장치
내장된 최종 위치 조절 스위치
교정 챔버 및 침적 관의 빠르고 간단한 교체
모든 유지·보수 작업이 현장에서 가능
탁월한 센서 침적 깊이
큰 침적 깊이에서도 통일된 센서 길이(225 mm)의 사용
선택의 폭이 넓은 공정 체결 옵션
공정에 닿는 재질로 전자 연마 처리된 스테인리스 강 1.4404 (316L) 선택 가능
모듈식 구조
액상 타입 전해질을 사용하는 가압이 필요한 센서를 위한 특수 버전 있음
공정 진행 중에 SIP/CIP 가능
교정 챔버 및 매질 전용 회로의 SIP/CIP 가능

공압식 피팅을 꼭 사용할 필요가 없는 위생용 어플리케이션을 위해 수동식 센서 잠금 장치가 있는 개폐식 피팅 SensoGate WA 131 MH 를 개발했습니다. 이 피팅은 자동화된 “자매품 피팅”과 재질 뿐만 아니라 세정용 챔버 및 공정 체결 관련 부품들을 공유하기 때문에 호환이 가능합니다.

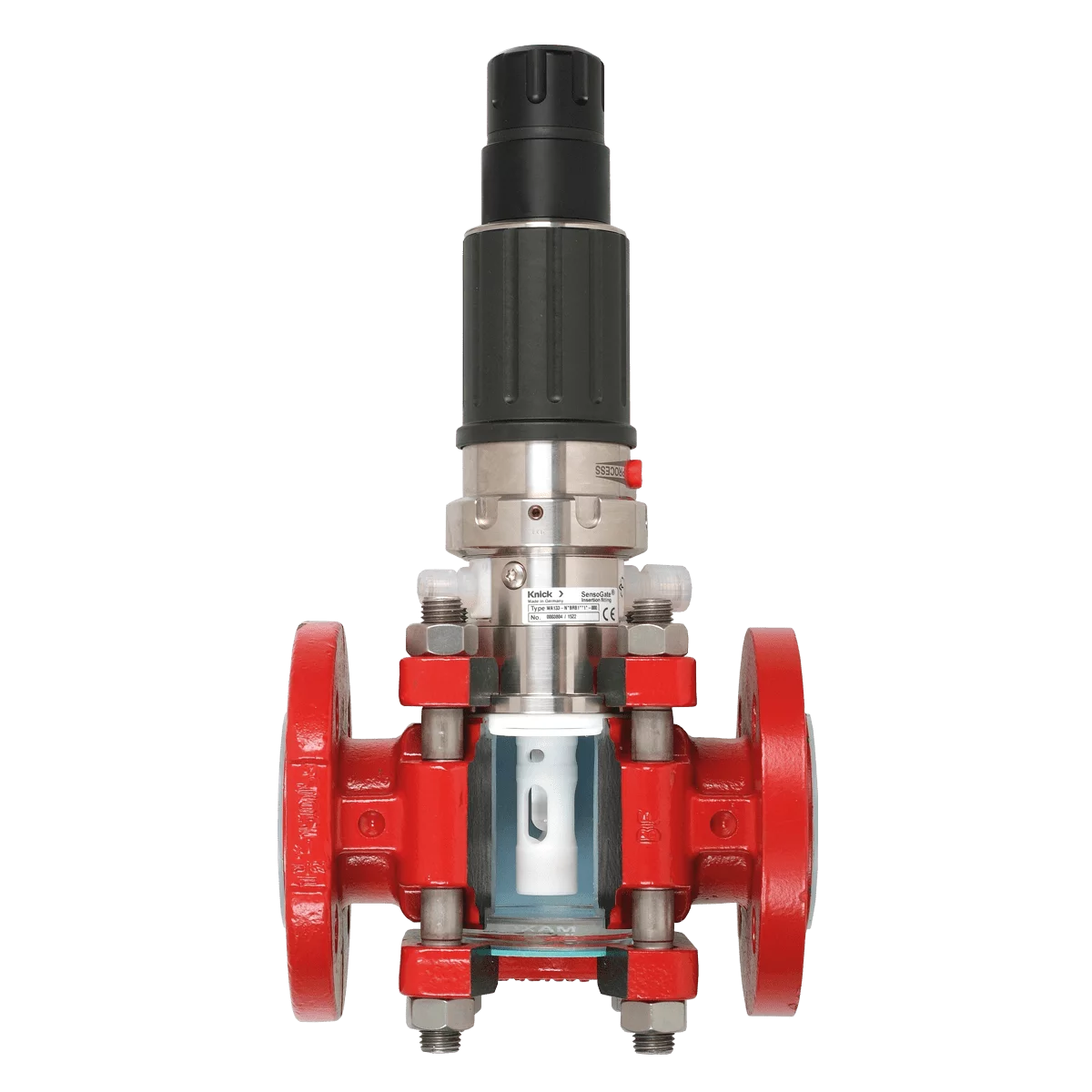

WA 132 / WA 133 (M)

개폐식 피팅 SensoGate

Ultra-Resistant Retractable Fittings

특장점

탁월한 내화학성
공정에 닿는 모든 부품의 재질은 PTFE:
- 접착 방지
- 뜨거운 물에서 사용하기에 적합
- FDA 기준에 준함완벽한 모듈식 컨셉
침적관 및 교정 챔버의 간편한 교체
스테인리스 강으로 고정시킨 PTFE 재질의 교정 챔버, 냉간 흐름 및 마모 방지
싸이클론 세척 – 효율적인 센서 세정
PG 13.5 센서 또는 액상 전해질 타입의 센서와 사용
Unical 9000 / Uniclean 900과 함께 사용
공압식 또는 수동식 사용
안감 처리된 피팅과 함께 사용하기에 최적화

선택 가능 사항

완전 자동화된 Unical 9000 시스템 또는 다른 제조사의 제어 장치와 연결할 수 있는 공압식 버전이 있습니다. 수동으로 조작하기 위한 버전 또한 있습니다. 두 개의 다른 침적 깊이 중 선택할 수 있는 덕분에 범용적으로 사용할 수 있습니다. 시중에서 사용 중인 다양한 공정 체결 방식 뿐만 아니라 내벽이 PFA로 마감 처리된 투명한 피팅과 같은 맞춤형 버전의 주문도 가능합니다.

모듈식으로 범용적

개폐식 피팅 Ceramat 인라인 방식의 피팅
